AWB MagnaGeo 06 BPT HPS 63-2 onderdelen

Exploded view AWB MagnaGeo 06 BPT HPS 63-2: Hydraulische delen
In het kort

Instalpunt levert 65 originele onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2, o.a. sensoren en voelers, druksensoren, warmtewisselaars. Bestel direct, levering in heel België.

  • 65Onderdelen
  • 1Op voorraad
  • €7,84Vanaf
  • 18Typen
  • beschikbaarExploded tekening

Op zoek naar onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (warmtepomp)? Hieronder staan alle 65 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensoren en voelers voor de AWB MagnaGeo 06 BPT HPS 63-2 (3) alle AWB sensoren en voelers →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB hogedruk sensor8070436
fabr.nr. 0020074100		€235,95BestelartikelBekijk & bestel
AWB lagedruk sensor8070434
fabr.nr. 0020074102		€235,95BestelartikelBekijk & bestel
AWB sensor, temperatuur8079983
fabr.nr. 0020074051		€86,95BestelartikelBekijk & bestel

Druksensoren voor de AWB MagnaGeo 06 BPT HPS 63-2 (1)

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB waterdruksensor8077371
fabr.nr. 0020079644		€35,95Op voorraadBekijk & bestel

Warmtewisselaars voor de AWB MagnaGeo 06 BPT HPS 63-2 (4) alle AWB warmtewisselaars →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB condensor 6 kw8070597
fabr.nr. 0020074083		€2.454,95BestelartikelBekijk & bestel
AWB verdamper 6 kw8070595
fabr.nr. 0020074088		€2.125,95BestelartikelBekijk & bestel
AWB warmtewisselaar 6-10 kw8070446
fabr.nr. 0020074109		€246,95BestelartikelBekijk & bestel
AWB wisselaar, set8070521
fabr.nr. 0020081338		€394,95BestelartikelBekijk & bestel

Printplaten en besturing voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB printplaten en besturing →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB print, aanloopstroom begrenser, 400V8070525
fabr.nr. 0020074035		€396,95BestelartikelBekijk & bestel

Driewegkleppen en hydrobloks voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB driewegkleppen en hydrobloks →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB driewegklep8070451
fabr.nr. 0020074036		€260,95BestelartikelBekijk & bestel

Expansievaten voor de AWB MagnaGeo 06 BPT HPS 63-2 (1)

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB expansievat8070401
fabr.nr. 0020074038		€200,95BestelartikelBekijk & bestel

Expansieventielen voor de AWB MagnaGeo 06 BPT HPS 63-2 (1)

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB expansieventiel 6kw8070459
fabr.nr. 0020074093		€264,95BestelartikelBekijk & bestel

Compressoren voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB compressoren →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB compressor scroll 6 kw8070604
fabr.nr. 0020074078		€4.061,95BestelartikelBekijk & bestel

Filters voor de AWB MagnaGeo 06 BPT HPS 63-2 (1) alle AWB filters →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB filter-droger 6-10 kw8079988
fabr.nr. 0020074097		€86,95BestelartikelBekijk & bestel

Kleppen en ventielen voor de AWB MagnaGeo 06 BPT HPS 63-2 (3) alle AWB kleppen en ventielen →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB aftapkraan 1/28079709
fabr.nr. 0020040406		€26,95BestelartikelBekijk & bestel
AWB veiligheidsklep8079844
fabr.nr. 0020074057		€49,95BestelartikelBekijk & bestel
AWB ventiel, schrader8079738
fabr.nr. 0020074110		€29,95BestelartikelBekijk & bestel

Motoren voor de AWB MagnaGeo 06 BPT HPS 63-2 (2)

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB motor driewegklep8070409
fabr.nr. 0020074037		€212,95BestelartikelBekijk & bestel
AWB motor driewegklep koeling8070493
fabr.nr. 0020081340		€336,95BestelartikelBekijk & bestel

Elektrische onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (4) alle AWB elektrische onderdelen →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB hogedruk schakelaar8070322
fabr.nr. 0020074099		€114,95BestelartikelBekijk & bestel
AWB lagedruk schakelaar8070319
fabr.nr. 0020074101		€114,95BestelartikelBekijk & bestel
AWB relais, a12 zh308070356
fabr.nr. 0020074111		€137,95BestelartikelBekijk & bestel
AWB relais, tripus8079997
fabr.nr. 0020072030		€89,95BestelartikelBekijk & bestel

Kabels en kabelbomen voor de AWB MagnaGeo 06 BPT HPS 63-2 (3) alle AWB kabels en kabelbomen →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB kabelboom, driewegklep koeling8079924
fabr.nr. 0020081324		€61,95BestelartikelBekijk & bestel
AWB kabelboom, compressor 6-10 kw8079937
fabr.nr. 0020074104		€63,95BestelartikelBekijk & bestel
AWB kabelboom, user interface8079864
fabr.nr. 0020074033		€50,95BestelartikelBekijk & bestel

Pakkingen en afdichtingen voor de AWB MagnaGeo 06 BPT HPS 63-2 (5) alle AWB pakkingen en afdichtingen →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB pakking 1 1/2 5 stuks8070338
fabr.nr. 0020074115		€122,95BestelartikelBekijk & bestel
AWB pakking 1. 1/4" 5 stuks8070299
fabr.nr. 0020072051		€104,95BestelartikelBekijk & bestel
AWB pakkingring 1 1/2 4 stuks8079659
fabr.nr. 0020074053		€23,95BestelartikelBekijk & bestel
AWB pakkingring 1 1/4 3 stuks8079488
fabr.nr. 0020074065		€21,95BestelartikelBekijk & bestel
AWB pakkingring 10 stuks8079231
fabr.nr. 0020014193		€10,95BestelartikelBekijk & bestel

Leidingen, buizen en slangen voor de AWB MagnaGeo 06 BPT HPS 63-2 (17) alle AWB leidingen, buizen en slangen →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB bocht, 90° 2 stuks8070316
fabr.nr. 0020072057		€113,95BestelartikelBekijk & bestel
AWB bocht, 90°, bron circuit8070360
fabr.nr. 0020074121		€139,95BestelartikelBekijk & bestel
AWB leiding8079953
fabr.nr. 0020072052		€68,95BestelartikelBekijk & bestel
AWB leiding8070410
fabr.nr. 0020072053		€214,95BestelartikelBekijk & bestel
AWB leiding8070444
fabr.nr. 0020072055		€241,95BestelartikelBekijk & bestel
AWB leiding8070352
fabr.nr. 0020072056		€134,95BestelartikelBekijk & bestel
AWB leiding8070365
fabr.nr. 0020072058		€142,95BestelartikelBekijk & bestel
AWB leiding8070469
fabr.nr. 0020074029		€282,95BestelartikelBekijk & bestel
AWB leiding8070441
fabr.nr. 0020081321		€237,95BestelartikelBekijk & bestel
AWB leiding8070381
fabr.nr. 0020081328		€187,95BestelartikelBekijk & bestel
AWB leiding8070395
fabr.nr. 0020081329		€199,95BestelartikelBekijk & bestel
AWB leiding8079881
fabr.nr. 0020081330		€54,95BestelartikelBekijk & bestel
AWB leiding8079993
fabr.nr. 0020081331		€88,95BestelartikelBekijk & bestel
AWB leiding8070348
fabr.nr. 0020081334		€131,95BestelartikelBekijk & bestel
AWB leiding8079783
fabr.nr. 0020081335		€33,95BestelartikelBekijk & bestel
AWB leiding8070405
fabr.nr. 0020081336		€206,95BestelartikelBekijk & bestel
AWB leiding8079727
fabr.nr. 0020081337		€27,95BestelartikelBekijk & bestel

Beplating en panelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (8) alle AWB beplating en panelen →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB behuizing elektraspiraal8070568
fabr.nr. 0020074049		€702,95BestelartikelBekijk & bestel
AWB bovenpaneel8070379
fabr.nr. 0020074045		€182,95BestelartikelBekijk & bestel
AWB bovenpaneel achter8070344
fabr.nr. 0020074046		€125,95BestelartikelBekijk & bestel
AWB logo-plaatje awb8079705
fabr.nr. 0020074052		€26,95BestelartikelBekijk & bestel
AWB paneel links8070531
fabr.nr. 0020074043		€478,95BestelartikelBekijk & bestel
AWB paneel rechts8070530
fabr.nr. 0020074042		€478,95BestelartikelBekijk & bestel
AWB voorpaneel boven8070537
fabr.nr. 0020074044		€485,95BestelartikelBekijk & bestel
AWB voorpaneel onder8070522
fabr.nr. 0020074048		€400,95BestelartikelBekijk & bestel

Isolatie voor de AWB MagnaGeo 06 BPT HPS 63-2 (2) alle AWB isolatie →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB isolatie kompressor 6-10kw8070489
fabr.nr. 0020074107		€319,95BestelartikelBekijk & bestel
AWB isolatie, warmtewisselaar,8070341
fabr.nr. 0020081339		€124,95BestelartikelBekijk & bestel

Bevestigingsmateriaal voor de AWB MagnaGeo 06 BPT HPS 63-2 (4) alle AWB bevestigingsmateriaal →

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB schroef 4,8 x 10 mm 10 stuks8077370
fabr.nr. 0020014188		€10,95BestelartikelBekijk & bestel
AWB bevestigingsset ommantel. 10 stuks8079771
fabr.nr. 0020074056		€30,95BestelartikelBekijk & bestel
AWB ring handgreep 2 stuks8070490
fabr.nr. 0020074050		€325,95BestelartikelBekijk & bestel
AWB schroefverbinding8079941
fabr.nr. 0020074054		€64,95BestelartikelBekijk & bestel

Overige onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 (3)

OnderdeelArtikelnr. / fabr.nr.PrijsVoorraad
AWB condensopvangschaal8079962
fabr.nr. 0020081323		€68,95BestelartikelBekijk & bestel
AWB elektraspiraal8070426
fabr.nr. 0020074112		€227,95BestelartikelBekijk & bestel
AWB user interface8070484
fabr.nr. 0020060883		€296,95BestelartikelBekijk & bestel

Tekeningen van de AWB MagnaGeo 06 BPT HPS 63-2

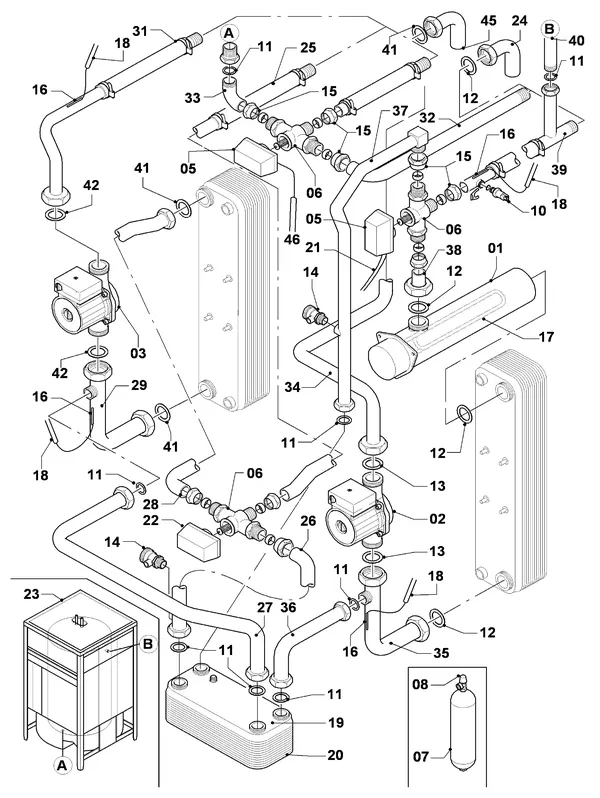

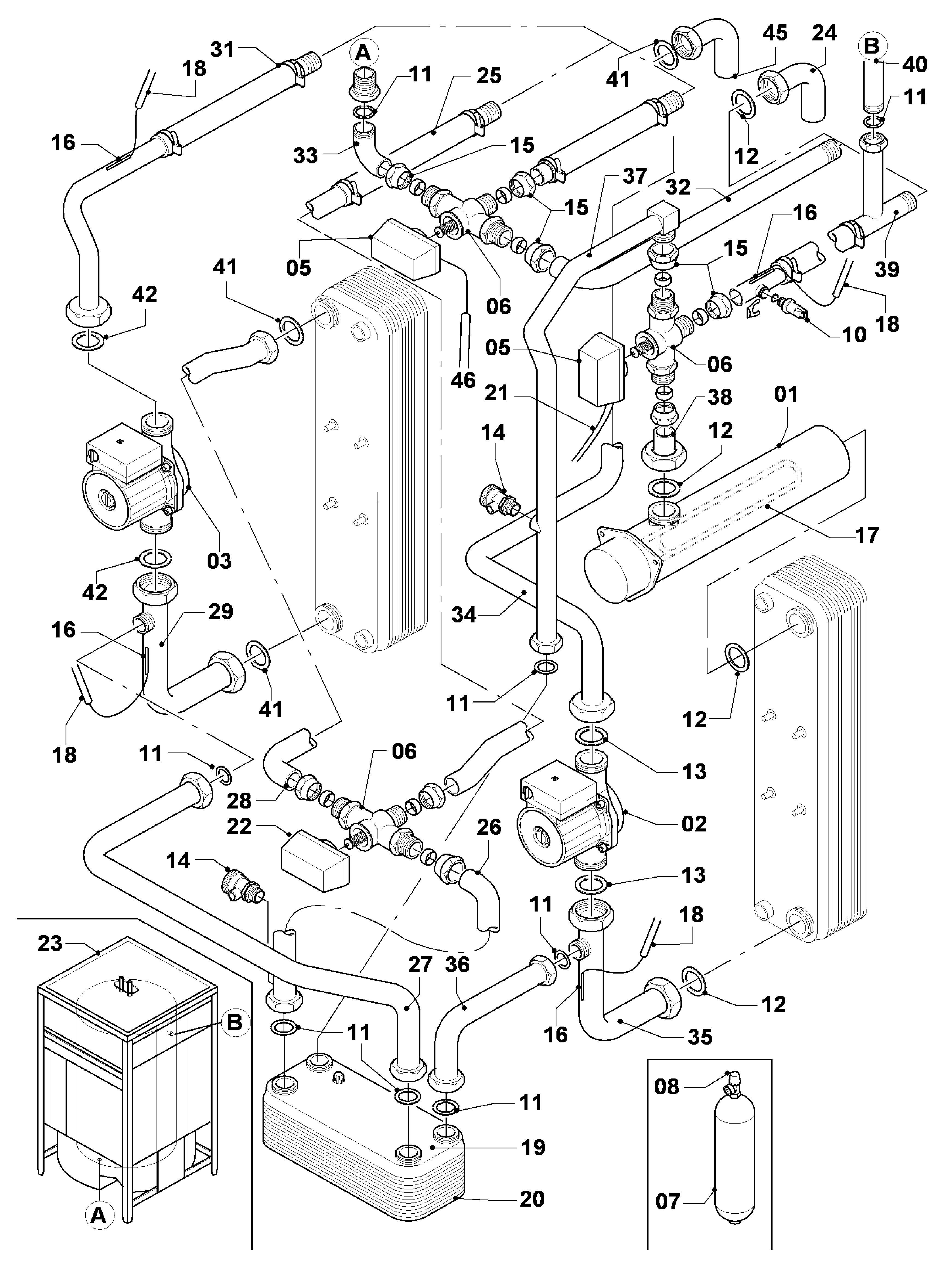

Exploded view AWB MagnaGeo 06 BPT HPS 63-2: Hydraulische delen
Hydraulische delen

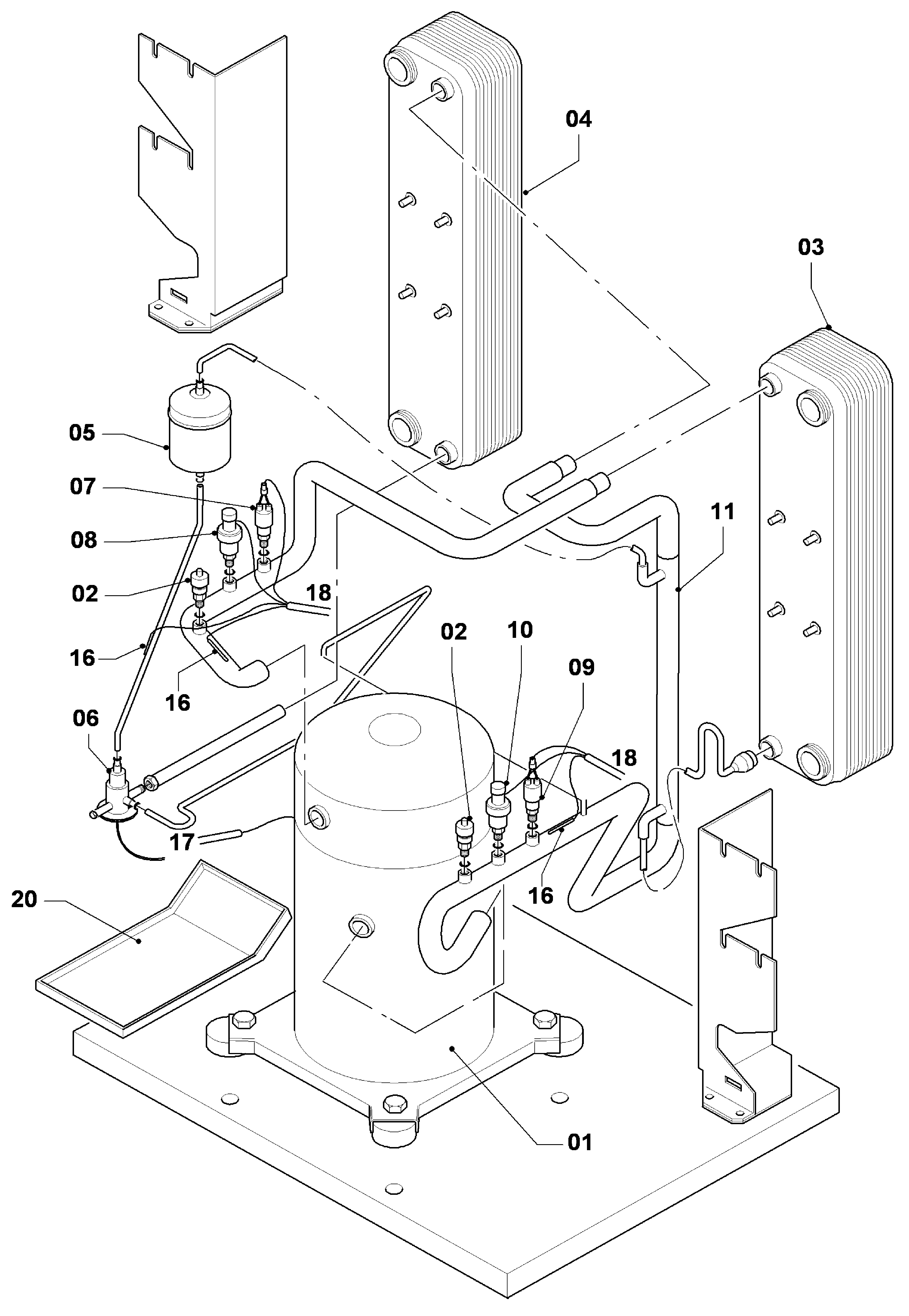

Exploded view AWB MagnaGeo 06 BPT HPS 63-2: Delen koudecircuit
Delen koudecircuit

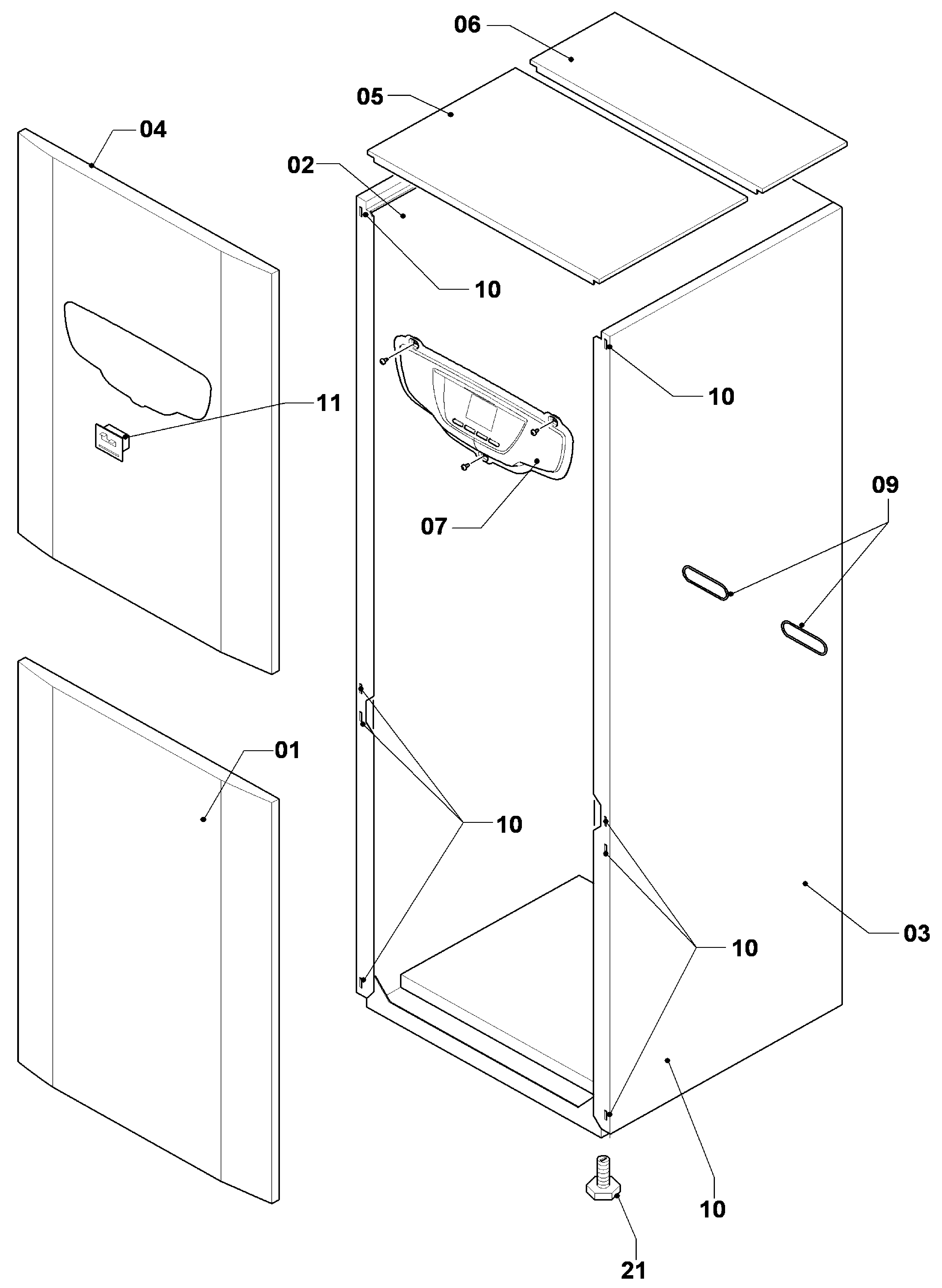

Exploded view AWB MagnaGeo 06 BPT HPS 63-2: Manteldelen
Manteldelen

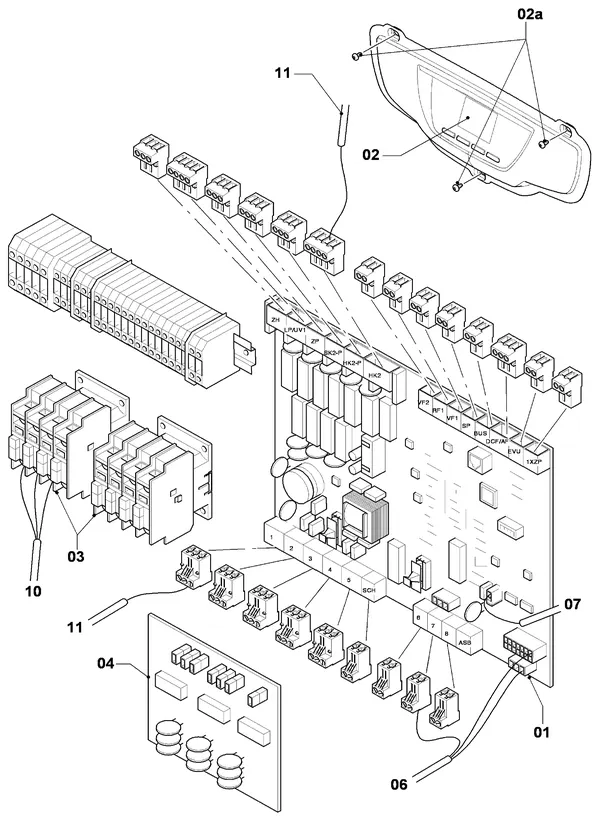

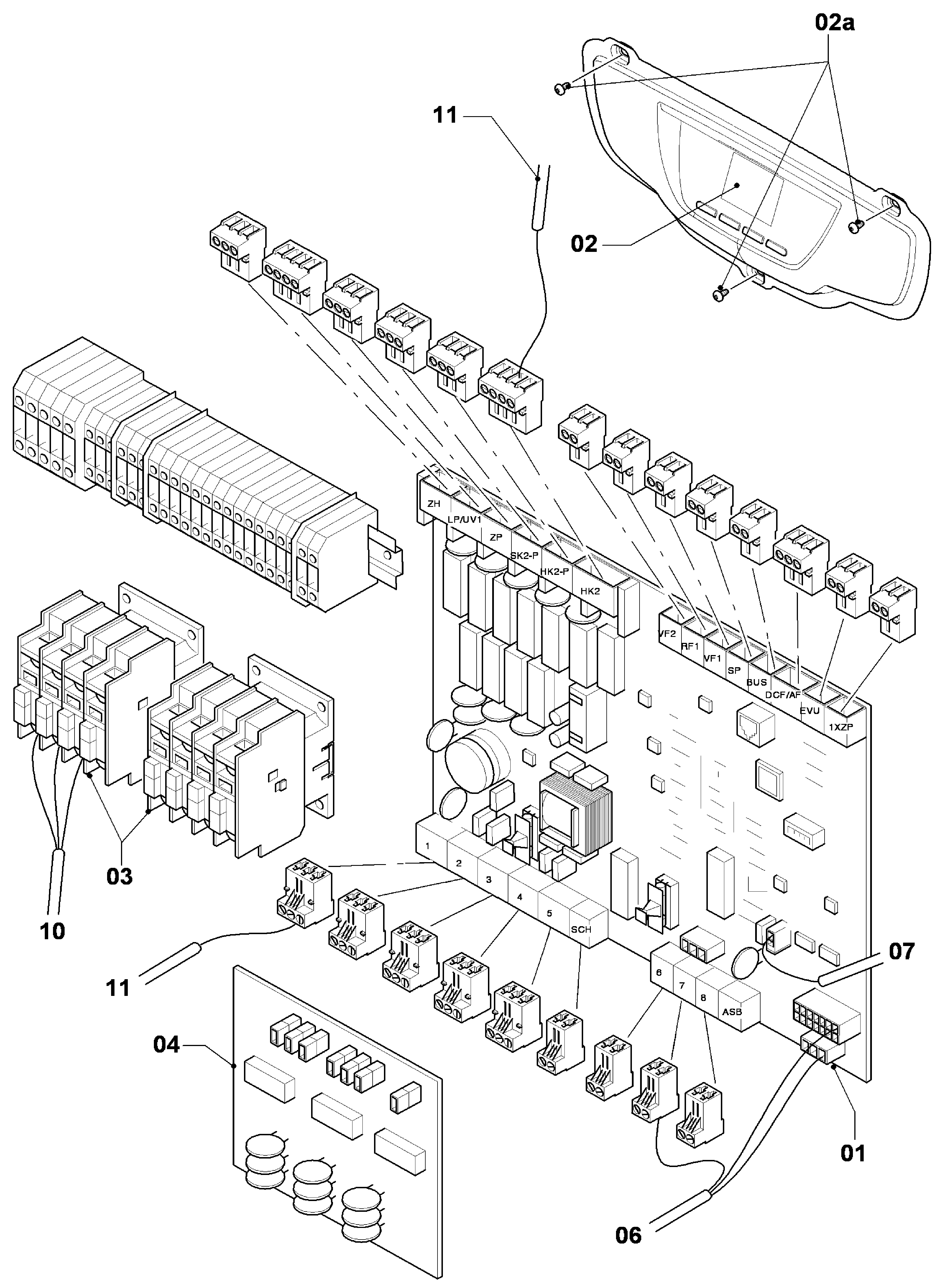

Exploded view AWB MagnaGeo 06 BPT HPS 63-2: Schakelkast
Schakelkast

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je AWB MagnaGeo 06 BPT HPS 63-2? Dit onderdeeltype hoort erbij

Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

CodeWat is er aan de handOnderdeeltype
3.1Aanvoer NTC kortgesloten.Sensoren en voelers
3.2Retour NTC kortgesloten.Sensoren en voelers
3.6Aanvoer NTC open circuit.Sensoren en voelers
3.7Retour NTC open circuit.Sensoren en voelers
4CV temperatuursensor NTC defectSensoren en voelers
5TAP temperatuursensor NTC defectSensoren en voelers

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere AWB warmtepomp-modellen

← Alle AWB onderdelen

Veelgestelde vragen

Welke onderdelen zijn er voor de AWB MagnaGeo 06 BPT HPS 63-2?

In de catalogus staan 65 originele onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2, waaronder sensoren en voelers, druksensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de AWB MagnaGeo 06 BPT HPS 63-2?

De sensoren en voelers voor dit model kosten tussen €78,41 en €267,89 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 op voorraad?

1 van de 65 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de AWB MagnaGeo 06 BPT HPS 63-2?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB MagnaGeo 06 BPT HPS 63-2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele AWB-onderdelen?

Ja. Alle 65 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2?

De onderdelen voor de AWB MagnaGeo 06 BPT HPS 63-2 lopen van €7,84 tot €5.385,32 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
