AWB MagnaGeo 17 T HPS 170-2 onderdelen
Instalpunt België · Levering in heel België en Luxemburg (€ 6,95, gratis vanaf € 199; voorraadartikelen meestal in 1–2 werkdagen) · Betalen met Bancontact, KBC of Klarna · Ook voor particulieren, zonder pro-account
In het kort
Instalpunt levert 46 originele onderdelen voor de AWB MagnaGeo 17 T HPS 170-2, o.a. sensoren en voelers, druksensoren, warmtewisselaars. Bestel direct, levering in heel België.
- 46Onderdelen
- 1Op voorraad
- €7,84Vanaf
- 16Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 (warmtepomp)? Hieronder staan alle 46 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Sensoren en voelers 3
- Druksensoren 1
- Warmtewisselaars 3
- Printplaten en besturing 1
- Expansievaten 1
- Expansieventielen 1
- Compressoren 1
- Filters 1
- Kleppen en ventielen 3
- Elektrische onderdelen 4
- Kabels en kabelbomen 2
- Pakkingen en afdichtingen 4
- Leidingen, buizen en slangen 8
- Beplating en panelen 6
- Isolatie 1
- Bevestigingsmateriaal 3
- Overige onderdelen 3
Sensoren en voelers voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB hogedruk sensor | 8070436 fabr.nr. 0020074100 | €235,95 | Bestelartikel | Bekijk & bestel |
| AWB lagedruk sensor | 8070434 fabr.nr. 0020074102 | €235,95 | Bestelartikel | Bekijk & bestel |
| AWB sensor, temperatuur | 8079983 fabr.nr. 0020074051 | €86,95 | Bestelartikel | Bekijk & bestel |
Druksensoren voor de AWB MagnaGeo 17 T HPS 170-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB waterdruksensor | 8077371 fabr.nr. 0020079644 | €35,95 | Op voorraad | Bekijk & bestel |
Warmtewisselaars voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB condensor 17 kw | 8070606 fabr.nr. 0020074087 | €4.439,95 | Bestelartikel | Bekijk & bestel |
| AWB verdamper 17 kw | 8070609 fabr.nr. 0020074092 | €4.937,95 | Bestelartikel | Bekijk & bestel |
| AWB warmtewisselaar 14-17 kw | 8070437 fabr.nr. 0020074103 | €236,95 | Bestelartikel | Bekijk & bestel |
Printplaten en besturing voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB print, aanloopstroom begrenser, 400V | 8070525 fabr.nr. 0020074035 | €396,95 | Bestelartikel | Bekijk & bestel |
Expansievaten voor de AWB MagnaGeo 17 T HPS 170-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB expansievat | 8070401 fabr.nr. 0020074038 | €200,95 | Bestelartikel | Bekijk & bestel |
Expansieventielen voor de AWB MagnaGeo 17 T HPS 170-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB expansieventiel 17 kw | 8070460 fabr.nr. 0020074096 | €264,95 | Bestelartikel | Bekijk & bestel |
Compressoren voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB compressoren →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB compressor scroll 17 kw | 8070612 fabr.nr. 0020074082 | €6.874,95 | Bestelartikel | Bekijk & bestel |
Filters voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB filters →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB filter-droger 14-17 kw | 8070297 fabr.nr. 0020074098 | €102,95 | Bestelartikel | Bekijk & bestel |
Kleppen en ventielen voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB aftapkraan 1/2 | 8079709 fabr.nr. 0020040406 | €26,95 | Bestelartikel | Bekijk & bestel |
| AWB veiligheidsklep | 8079844 fabr.nr. 0020074057 | €49,95 | Bestelartikel | Bekijk & bestel |
| AWB ventiel, schrader | 8079738 fabr.nr. 0020074110 | €29,95 | Bestelartikel | Bekijk & bestel |
Elektrische onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 (4) alle AWB elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB hogedruk schakelaar | 8070322 fabr.nr. 0020074099 | €114,95 | Bestelartikel | Bekijk & bestel |
| AWB lagedruk schakelaar | 8070319 fabr.nr. 0020074101 | €114,95 | Bestelartikel | Bekijk & bestel |
| AWB relais, a12 zh30 | 8070356 fabr.nr. 0020074111 | €137,95 | Bestelartikel | Bekijk & bestel |
| AWB relais, tripus | 8079997 fabr.nr. 0020072030 | €89,95 | Bestelartikel | Bekijk & bestel |
Kabels en kabelbomen voor de AWB MagnaGeo 17 T HPS 170-2 (2) alle AWB kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB kabelboom, compressor 14-17 kw | 8079942 fabr.nr. 0020074106 | €65,95 | Bestelartikel | Bekijk & bestel |
| AWB kabelboom, user interface | 8079864 fabr.nr. 0020074033 | €50,95 | Bestelartikel | Bekijk & bestel |
Pakkingen en afdichtingen voor de AWB MagnaGeo 17 T HPS 170-2 (4) alle AWB pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB pakking 1 1/2 5 stuks | 8070338 fabr.nr. 0020074115 | €122,95 | Bestelartikel | Bekijk & bestel |
| AWB pakking 1. 1/4" 5 stuks | 8070299 fabr.nr. 0020072051 | €104,95 | Bestelartikel | Bekijk & bestel |
| AWB pakkingring 1 1/2 4 stuks | 8079659 fabr.nr. 0020074053 | €23,95 | Bestelartikel | Bekijk & bestel |
| AWB pakkingring 1 1/4 3 stuks | 8079488 fabr.nr. 0020074065 | €21,95 | Bestelartikel | Bekijk & bestel |
Leidingen, buizen en slangen voor de AWB MagnaGeo 17 T HPS 170-2 (8) alle AWB leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB bocht, 90° 2 stuks | 8070316 fabr.nr. 0020072057 | €113,95 | Bestelartikel | Bekijk & bestel |
| AWB bocht, 90°, bron circuit | 8070360 fabr.nr. 0020074121 | €139,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070394 fabr.nr. 0020072046 | €198,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070407 fabr.nr. 0020072047 | €210,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070371 fabr.nr. 0020072050 | €149,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070444 fabr.nr. 0020072055 | €241,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070464 fabr.nr. 0020072059 | €269,95 | Bestelartikel | Bekijk & bestel |
| AWB leiding | 8070388 fabr.nr. 0020081333 | €192,95 | Bestelartikel | Bekijk & bestel |
Beplating en panelen voor de AWB MagnaGeo 17 T HPS 170-2 (6) alle AWB beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB behuizing elektraspiraal | 8070568 fabr.nr. 0020074049 | €702,95 | Bestelartikel | Bekijk & bestel |
| AWB bovenpaneel | 8070427 fabr.nr. 0020074040 | €227,95 | Bestelartikel | Bekijk & bestel |
| AWB logo-plaatje awb | 8079705 fabr.nr. 0020074052 | €26,95 | Bestelartikel | Bekijk & bestel |
| AWB paneel links | 8070488 fabr.nr. 0020074032 | €319,95 | Bestelartikel | Bekijk & bestel |
| AWB paneel rechts | 8070487 fabr.nr. 0020074039 | €316,95 | Bestelartikel | Bekijk & bestel |
| AWB voorpaneel | 8070533 fabr.nr. 0020074031 | €484,95 | Bestelartikel | Bekijk & bestel |
Isolatie voor de AWB MagnaGeo 17 T HPS 170-2 (1) alle AWB isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB isolatie kompressor 14-17kw | 8070502 fabr.nr. 0020074108 | €361,95 | Bestelartikel | Bekijk & bestel |
Bevestigingsmateriaal voor de AWB MagnaGeo 17 T HPS 170-2 (3) alle AWB bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB schroef 4,8 x 10 mm 10 stuks | 8077370 fabr.nr. 0020014188 | €10,95 | Bestelartikel | Bekijk & bestel |
| AWB bevestigingsset ommantel. 10 stuks | 8079771 fabr.nr. 0020074056 | €30,95 | Bestelartikel | Bekijk & bestel |
| AWB ring handgreep 2 stuks | 8070490 fabr.nr. 0020074050 | €325,95 | Bestelartikel | Bekijk & bestel |
Overige onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 (3)
| Onderdeel | Artikelnr. / fabr.nr. | Prijs | Voorraad | |
|---|---|---|---|---|
| AWB condensopvangschaal | 8079962 fabr.nr. 0020081323 | €68,95 | Bestelartikel | Bekijk & bestel |
| AWB elektraspiraal | 8070426 fabr.nr. 0020074112 | €227,95 | Bestelartikel | Bekijk & bestel |
| AWB user interface | 8070484 fabr.nr. 0020060883 | €296,95 | Bestelartikel | Bekijk & bestel |

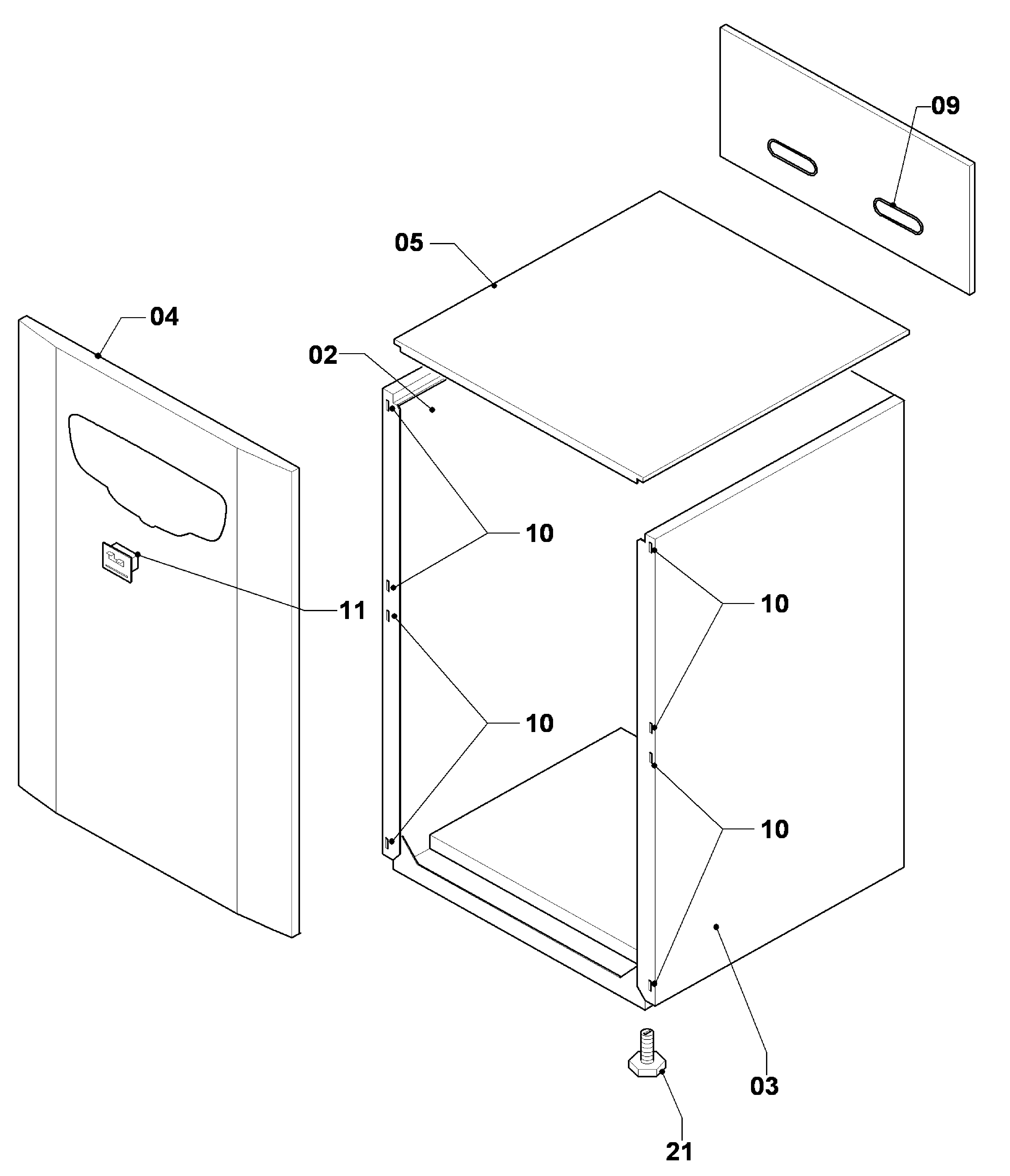

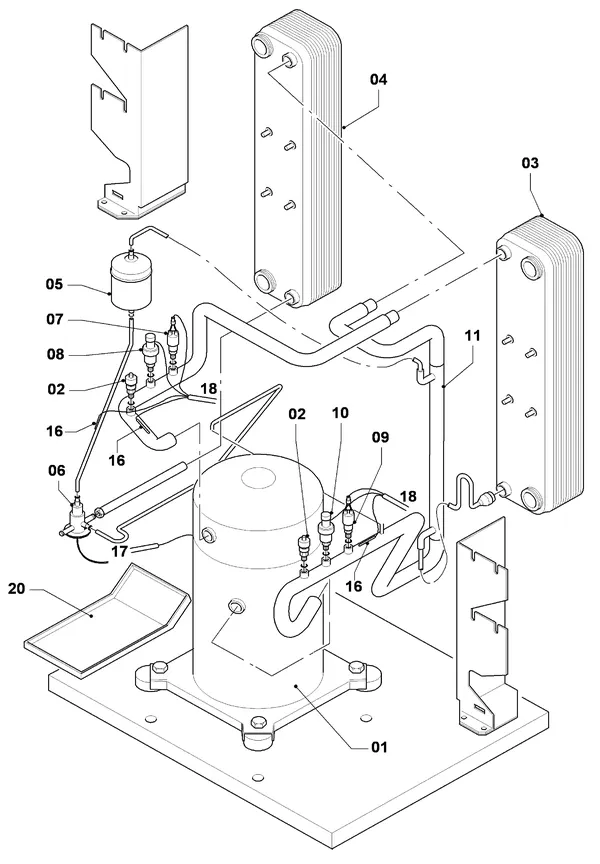

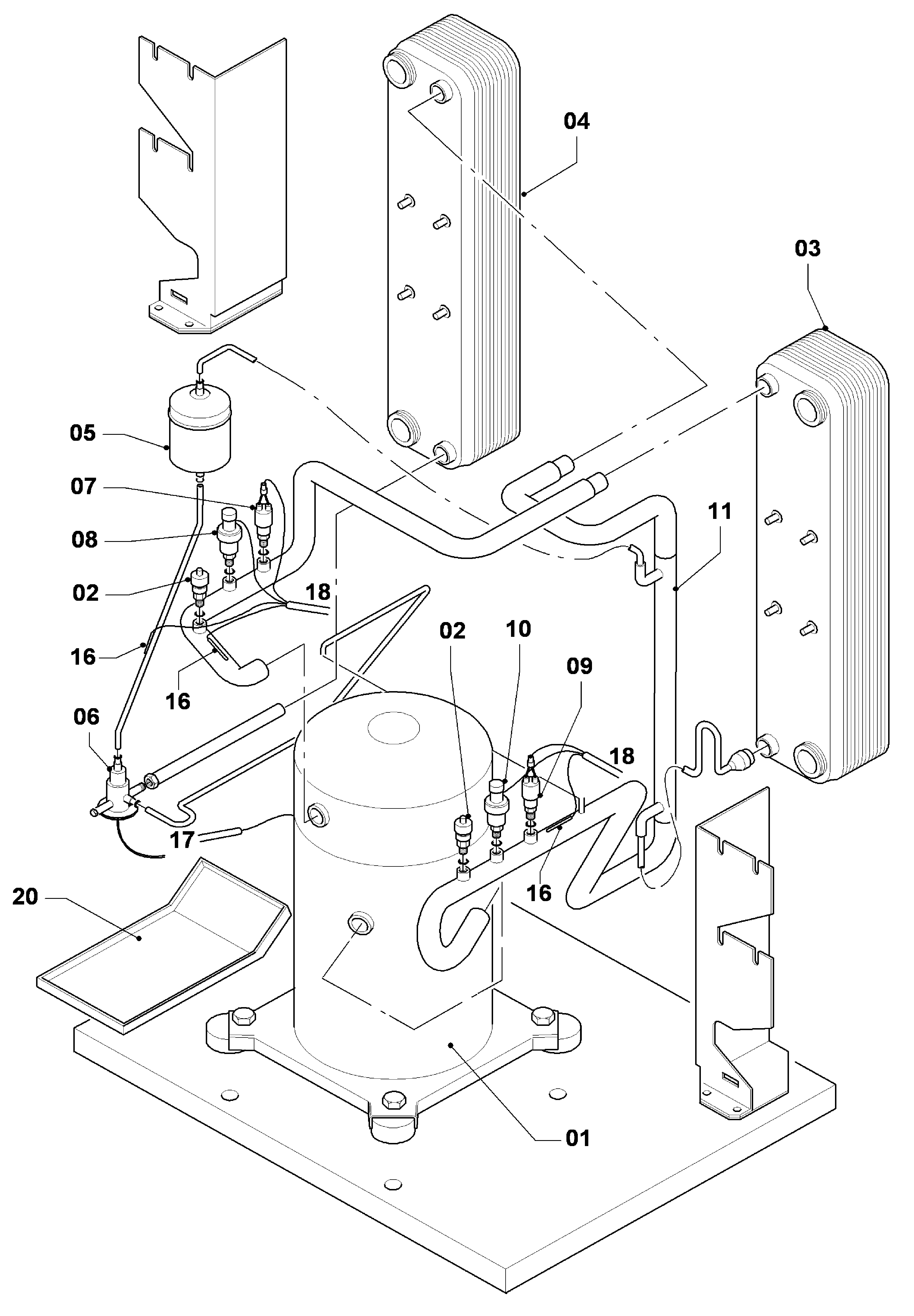

Tekeningen van de AWB MagnaGeo 17 T HPS 170-2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je AWB MagnaGeo 17 T HPS 170-2? Dit onderdeeltype hoort erbij
Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | Wat is er aan de hand | Onderdeeltype |
|---|---|---|
| 3.1 | Aanvoer NTC kortgesloten. | Sensoren en voelers |
| 3.2 | Retour NTC kortgesloten. | Sensoren en voelers |
| 3.6 | Aanvoer NTC open circuit. | Sensoren en voelers |
| 3.7 | Retour NTC open circuit. | Sensoren en voelers |
| 4 | CV temperatuursensor NTC defect | Sensoren en voelers |
| 5 | TAP temperatuursensor NTC defect | Sensoren en voelers |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere AWB warmtepomp-modellen
- AWB GeniaAir 5/2 69
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid regelaars 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 06 BPT HPS 63-2 65
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 100-2 46
- AWB MagnaGeo 10 BPT HPS 103-2 65
- AWB MagnaGeo 14 T HPS 140-2 46
Veelgestelde vragen
Welke onderdelen zijn er voor de AWB MagnaGeo 17 T HPS 170-2?
In de catalogus staan 46 originele onderdelen voor de AWB MagnaGeo 17 T HPS 170-2, waaronder sensoren en voelers, druksensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de AWB MagnaGeo 17 T HPS 170-2?
De sensoren en voelers voor dit model kosten tussen €78,41 en €267,89 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 op voorraad?
1 van de 46 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de AWB MagnaGeo 17 T HPS 170-2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB MagnaGeo 17 T HPS 170-2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele AWB-onderdelen?
Ja. Alle 46 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB MagnaGeo 17 T HPS 170-2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de AWB MagnaGeo 17 T HPS 170-2?
De onderdelen voor de AWB MagnaGeo 17 T HPS 170-2 lopen van €7,84 tot €9.114,93 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Als consument heeft u 14 dagen bedenktijd. Uitpakken en bekijken mag; bouw het onderdeel niet in en sluit het niet aan. Voor een ingebouwd, aangesloten of beschadigd onderdeel trekken wij de waardevermindering af, bij printplaten tot het volledige bedrag.
