Nefit (Bosch) ProLine HRC 24 CW3 onderdelen
En bref
Instalpunt livre 95 originele onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.
- 95Pièces
- 67En stock
- €3,27À partir de
- 24Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3 (cv-ketel)? Hieronder staan alle 95 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Nefit (Bosch) ProLine HRC 24 CW3
| Pièce | À partir de | Livraison |
|---|---|---|
| Ventilateur Nefit ventilator | €248,45 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Électrode d'allumage Nefit (Bosch) | €23,95 | Op voorraad, morgen in huis |
| Capteur de pression Nefit druksensor met clickaansluiting | €55,95 | Op voorraad, morgen in huis |
| Flowsensor Nefit flowsensor | €19,95 | Op voorraad, morgen in huis |
| Pompe Circulateur Bosch UPMO 5M CECAO2 9H PP | €196,95 | Op voorraad, morgen in huis |
| Échangeur thermique Nefit platenwisselaar | €126,95 | Op voorraad, morgen in huis |
| Branderautomaat Nefit branderautomaat | €216,45 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installateur ou technicien indépendant ? Créez gratuitement un compte professionnel: prix hors TVA et factures au nom de votre entreprise.
- Ventilateurs 2
- Capteurs et sondes 1
- Capteurs de pression 1
- Capteurs de débit et interrupteurs de débit 1
- Pompes 1
- Échangeurs thermiques 2
- Blocs gaz et régulation du gaz 3
- Branderautomaten 1
- Vannes trois voies et hydroblocs 4
- Allumage et ionisation 1
- Siphons et évacuation des condensats 2
- Thermostats et régulations 2
- Branders 1
- Écrans et commande 1
- Filtres 2
- Kits d'entretien et de service 1
- Vannes et soupapes 4
- Pièces électriques 1
- Câbles et faisceaux de câbles 4
- Joints et étanchéités 20
- Conduites, tuyaux et flexibles 9
- Habillage et panneaux 4
- Isolatie 2
- Bevestigingsmateriaal 16
- Overige onderdelen 9
Ventilatoren voor de Nefit (Bosch) ProLine HRC 24 CW3 (2) alle Nefit (Bosch) ventilatoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit ventilator | 8028878 fabr.nr. 7746900446 | €248,45 | En stock | Bekijk & bestel |
| Ventilateur reconditionné Rewind pour Bosch Proline/Trendline (7746900446) | 8930170 | €225,95 | Article sur commande | Bekijk & bestel |
Sensoren en voelers voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) sensoren en voelers →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit sensor aanvoer / retour | 8028906 fabr.nr. 8718600249 | €13,95 | En stock | Bekijk & bestel |
Druksensoren voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) druksensoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit druksensor met clickaansluiting | 8026706 fabr.nr. 8718600019 | €55,95 | En stock | Bekijk & bestel |
Flowsensoren en stromingsschakelaars voor de Nefit (Bosch) ProLine HRC 24 CW3 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit flowsensor | 8027721 fabr.nr. 8738902350 | €19,95 | En stock | Bekijk & bestel |
Pompen voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) pompen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Circulateur Bosch UPMO 5M CECAO2 9H PP | 1090269 fabr.nr. 8738903389 | €196,95 | En stock | Bekijk & bestel |
Warmtewisselaars voor de Nefit (Bosch) ProLine HRC 24 CW3 (2) alle Nefit (Bosch) warmtewisselaars →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit warmtewisselaar t.b.v. 24 kW | 8028868 fabr.nr. 7746900435 | €636,45 | En stock | Bekijk & bestel |
| Nefit platenwisselaar | 8028898 fabr.nr. 7746900466 | €126,95 | En stock | Bekijk & bestel |
Gasblokken en gasregeling voor de Nefit (Bosch) ProLine HRC 24 CW3 (3) alle Nefit (Bosch) gasblokken en gasregeling →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Bloc de régulation gaz Nefit SIT 848 848117 | 8028877 fabr.nr. 7746900445 | €127,45 | En stock | Bekijk & bestel |
| Nefit venturi | 8026835 fabr.nr. 7099925 | €37,95 | En stock | Bekijk & bestel |
| Injecteur gaz Nefit | 8028876 fabr.nr. 7746900444 | €43,95 | En stock | Bekijk & bestel |
Branderautomaten voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) branderautomaten →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit branderautomaat | 8028911 fabr.nr. 8718600837 | €216,45 | En stock | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Nefit (Bosch) ProLine HRC 24 CW3 (4) alle Nefit (Bosch) driewegkleppen en hydrobloks →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vanne trois voies Nefit pour la série ProLine jusqu'à 12/2011 et pour la série TopLine Aquapower | 8027441 fabr.nr. 8718600137 | €78,95 | En stock | Bekijk & bestel |
| Nefit driewegklep vanaf december 2011 | 8029263 fabr.nr. 8718600694 | €79,95 | En stock | Bekijk & bestel |
| Nefit hydroblok aanvoer single | 8028893 fabr.nr. 7746900461 | €119,95 | En stock | Bekijk & bestel |
| Bloc de raccordement retour Nefit | 8028899 fabr.nr. 7746900467 | €177,95 | En stock | Bekijk & bestel |
Ontsteking en ionisatie voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) ontsteking en ionisatie →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Électrode d'allumage Nefit (Bosch) | 8028889 fabr.nr. 7746900457 | €23,95 | En stock | Bekijk & bestel |
Sifons en condensafvoer voor de Nefit (Bosch) ProLine HRC 24 CW3 (2) alle Nefit (Bosch) sifons en condensafvoer →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit flexibele condensafvoer | 8027352 fabr.nr. 7101535 | €22,95 | En stock | Bekijk & bestel |
| Nefit sifon | 8028865 fabr.nr. 7736700370 | €22,95 | En stock | Bekijk & bestel |
Thermostaten en regelingen voor de Nefit (Bosch) ProLine HRC 24 CW3 (2) alle Nefit (Bosch) thermostaten en regelingen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit brander thermostaat | 8028890 fabr.nr. 7746900458 | €45,95 | En stock | Bekijk & bestel |
| Thermostat de sécurité Nefit | 8028894 fabr.nr. 7746900462 | €48,95 | En stock | Bekijk & bestel |
Branders voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) branders →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit brander | 8028888 fabr.nr. 7746900456 | €80,95 | En stock | Bekijk & bestel |
Displays en bediening voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) displays en bediening →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Panneau de commande Nefit | 8028909 fabr.nr. 7746900477 | €245,95 | Article sur commande | Bekijk & bestel |
Filters voor de Nefit (Bosch) ProLine HRC 24 CW3 (2) alle Nefit (Bosch) filters →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit filter | 8028897 fabr.nr. 7746900465 | €24,95 | En stock | Bekijk & bestel |
| Nefit filter | 8026801 fabr.nr. 7746900085 | €32,95 | Article sur commande | Bekijk & bestel |
Onderhouds- en servicesets voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) onderhouds- en servicesets →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Kit d'entretien Nefit Proline | 8029205 fabr.nr. 7746900493 | €22,95 | En stock | Bekijk & bestel |
Kleppen en ventielen voor de Nefit (Bosch) ProLine HRC 24 CW3 (4) alle Nefit (Bosch) kleppen en ventielen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Purgeur automatique Nefit | 8026707 fabr.nr. 7101428 | €25,95 | En stock | Bekijk & bestel |
| Purgeur rapide automatique Nefit 10 bar | 8029166 fabr.nr. 7099180 | €18,95 | En stock | Bekijk & bestel |
| Nefit terugslagklep t.b.v. 30 kW | 8029304 fabr.nr. 8718600691 | €18,95 | En stock | Bekijk & bestel |
| Kit de limiteurs de débit Nefit composé de : 1x CW3 beige et 1x CW4 orange | 8028901 fabr.nr. 7746900469 | €39,95 | En stock | Bekijk & bestel |
Elektrische onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3 (1) alle Nefit (Bosch) elektrische onderdelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Fusible Bosch T2,5A (10 pièces) | 8020119 fabr.nr. 19045213420 | €24,95 | En stock | Bekijk & bestel |
Kabels en kabelbomen voor de Nefit (Bosch) ProLine HRC 24 CW3 (4) alle Nefit (Bosch) kabels en kabelbomen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Câble plat Nefit | 8028910 fabr.nr. 7746900478 | €49,95 | En stock | Bekijk & bestel |
| Faisceau de câbles Nefit 230v | 8028914 fabr.nr. 7746900482 | €89,95 | En stock | Bekijk & bestel |
| Nefit kabelboom 24V voor december 2011 | 8028915 fabr.nr. 7746900483 | €124,95 | En stock | Bekijk & bestel |
| Nefit kabelboom 24V na december 2011 | 8029309 fabr.nr. 8718600838 | €57,95 | En stock | Bekijk & bestel |
Pakkingen en afdichtingen voor de Nefit (Bosch) ProLine HRC 24 CW3 (20) alle Nefit (Bosch) pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Nefit (Bosch) ProLine HRC 24 CW3 (9) alle Nefit (Bosch) leidingen, buizen en slangen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Adaptateur Nefit 80-80 mm concentrique | 8028867 fabr.nr. 7746900434 | €78,95 | En stock | Bekijk & bestel |
| Nefit retourleiding | 8028905 fabr.nr. 7746900473 | €103,95 | En stock | Bekijk & bestel |
| Nefit aanvoerleiding | 8028908 fabr.nr. 7746900476 | €211,45 | En stock | Bekijk & bestel |
| Conduite d'évacuation des condensats Nefit | 8028866 fabr.nr. 7746900433 | €35,95 | En stock | Bekijk & bestel |
| Nefit dichting verbindingstuk brander/ventilator | 8028881 fabr.nr. 7746900449 | €25,95 | En stock | Bekijk & bestel |
| Nefit luchtaanzuigpijp | 8028871 fabr.nr. 7746900439 | €58,95 | En stock | Bekijk & bestel |
| Nefit verbindingsstuk brander/ventilator t.b.v. 24kW | 8028882 fabr.nr. 7746900450 | €224,95 | En stock | Bekijk & bestel |
| Nefit gasleiding | 8028892 fabr.nr. 7746900460 | €135,95 | Article sur commande | Bekijk & bestel |
| Caoutchouc passe-câble Nefit | 8028861 fabr.nr. 7746900428 | €31,95 | Article sur commande | Bekijk & bestel |
Beplating en panelen voor de Nefit (Bosch) ProLine HRC 24 CW3 (4) alle Nefit (Bosch) beplating en panelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit deur compleet | 8028862 fabr.nr. 7746900429 | €206,95 | Article sur commande | Bekijk & bestel |
| Nefit deksel branderautomaat | 8028912 fabr.nr. 7746900480 | €56,95 | Article sur commande | Bekijk & bestel |
| Logo Nefit Proline | 8029303 fabr.nr. 7746900489 | €43,95 | Article sur commande | Bekijk & bestel |
| Nefit venturi behuizing | 8028872 fabr.nr. 7746900440 | €100,95 | Article sur commande | Bekijk & bestel |
Isolatie voor de Nefit (Bosch) ProLine HRC 24 CW3 (2) alle Nefit (Bosch) isolatie →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Nefit isolatie brander | 8028885 fabr.nr. 7746900453 | €54,95 | En stock | Bekijk & bestel |
| Isolation de porte Nefit | 8028863 fabr.nr. 7746900430 | €117,95 | Article sur commande | Bekijk & bestel |
Bevestigingsmateriaal voor de Nefit (Bosch) ProLine HRC 24 CW3 (16) alle Nefit (Bosch) bevestigingsmateriaal →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Ressort de serrage Nefit 4x2 pièces | 8026769 fabr.nr. 7746700063 | €20,95 | En stock | Bekijk & bestel |
| Vis Nefit M5 x 16 mm 5 pièces | 8027462 fabr.nr. 7746900310 | €17,95 | En stock | Bekijk & bestel |
| Support de suspension Nefit | 8028859 fabr.nr. 7746900426 | €60,95 | En stock | Bekijk & bestel |
| Ressort de serrage Nefit 2 pièces | 8028902 fabr.nr. 7746900470 | €25,95 | En stock | Bekijk & bestel |
| Nefit klembeugel 2 stuks | 8028907 fabr.nr. 7746900475 | €25,95 | En stock | Bekijk & bestel |
| Pince Nefit pour TrendLine II | 8029743 fabr.nr. 8718600281 | €19,95 | En stock | Bekijk & bestel |
| Ressort de blocage Nefit 5 pièces | 8028920 fabr.nr. 7746900491 | €47,95 | Article sur commande | Bekijk & bestel |
| Ressort de serrage kit d'alimentation gaz Nefit, 5 pièces | 8024657 fabr.nr. 7099352 | €45,95 | Article sur commande | Bekijk & bestel |
| Vis de porte Nefit, 10 pièces | 8028864 fabr.nr. 7746900431 | €53,95 | Article sur commande | Bekijk & bestel |
| Vis de bloc gaz Nefit, 10 pièces | 8028875 fabr.nr. 7746900443 | €56,95 | Article sur commande | Bekijk & bestel |
| Vis Nefit 7746900463, 10 pièces | 8028895 fabr.nr. 7746900463 | €47,95 | Article sur commande | Bekijk & bestel |
| Vis à tête bombée Nefit 10 pièces | 8028923 fabr.nr. 36404S | €24,95 | Article sur commande | Bekijk & bestel |
| Vis Nefit M4x8 mm (10 pièces) | 8020427 fabr.nr. 7746700208 | €43,95 | Article sur commande | Bekijk & bestel |
| Nefit bevestigingsplaat | 8028860 fabr.nr. 7746900427 | €68,95 | Article sur commande | Bekijk & bestel |
| Passe-fil Nefit 15mm | 8028936 fabr.nr. 8718600055 | €30,95 | Article sur commande | Bekijk & bestel |
| Nefit moer M6 10 stuks | 8028919 fabr.nr. 7746900490 | €43,95 | Article sur commande | Bekijk & bestel |
Overige onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3 (9)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Transformateur d'allumage Nefit | 8028891 fabr.nr. 7746900459 | €78,95 | En stock | Bekijk & bestel |
| Support de porte Nefit kit de 10 pièces | 8029012 fabr.nr. 7099100 | €100,95 | En stock | Bekijk & bestel |
| Capuchon de prise de mesure Nefit 2 pièces | 8028916 fabr.nr. 7746900487 | €47,95 | En stock | Bekijk & bestel |
| Nefit venturi afdichtingsringen 5 stuks | 8029542 fabr.nr. 7099021 | €33,95 | En stock | Bekijk & bestel |
| Nefit schroef venturi behuizing 10 stuks | 8028874 fabr.nr. 7746900442 | €48,95 | Article sur commande | Bekijk & bestel |
| Nefit schroef ventilator 10 stuks | 8028879 fabr.nr. 7746900447 | €9,95 | Article sur commande | Bekijk & bestel |
| Kit de complément mallette de service Nefit proline | 8021419 fabr.nr. 7736700628 | €553,95 | Niet leverbaar | Bekijk & bestel |
| Bande de blocage eau chaude Nefit | 8021238 fabr.nr. 8718601970 | €22,95 | Article sur commande | Bekijk & bestel |
| Bouchon/butée en caoutchouc Nefit | 8028858 fabr.nr. 7746900331 | €45,95 | Article sur commande | Bekijk & bestel |

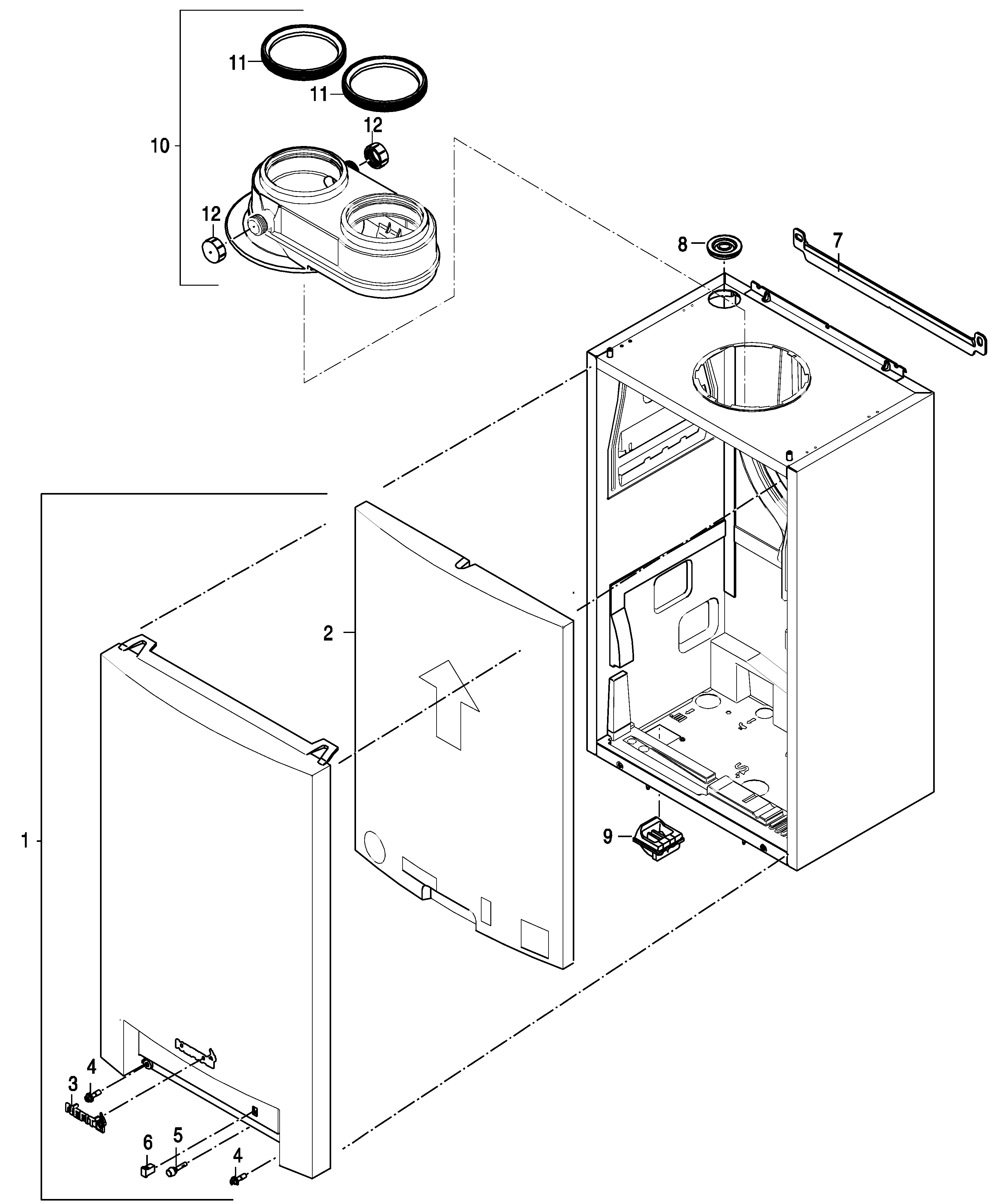

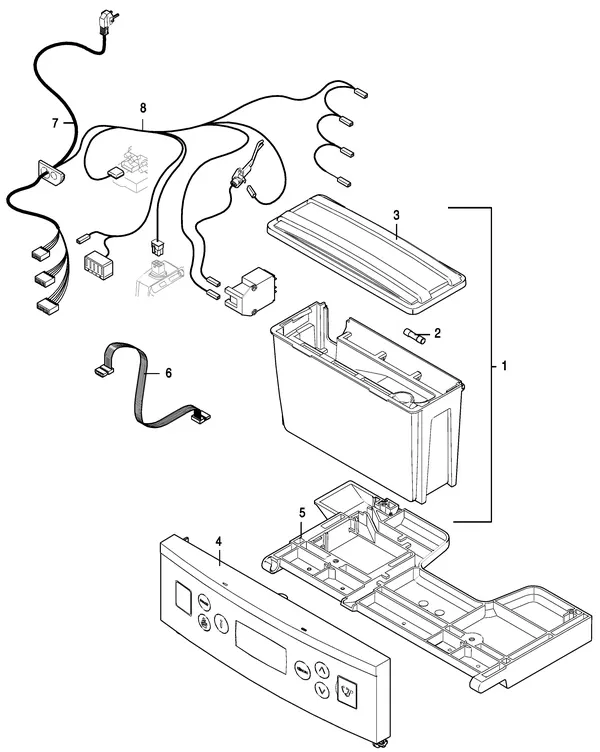

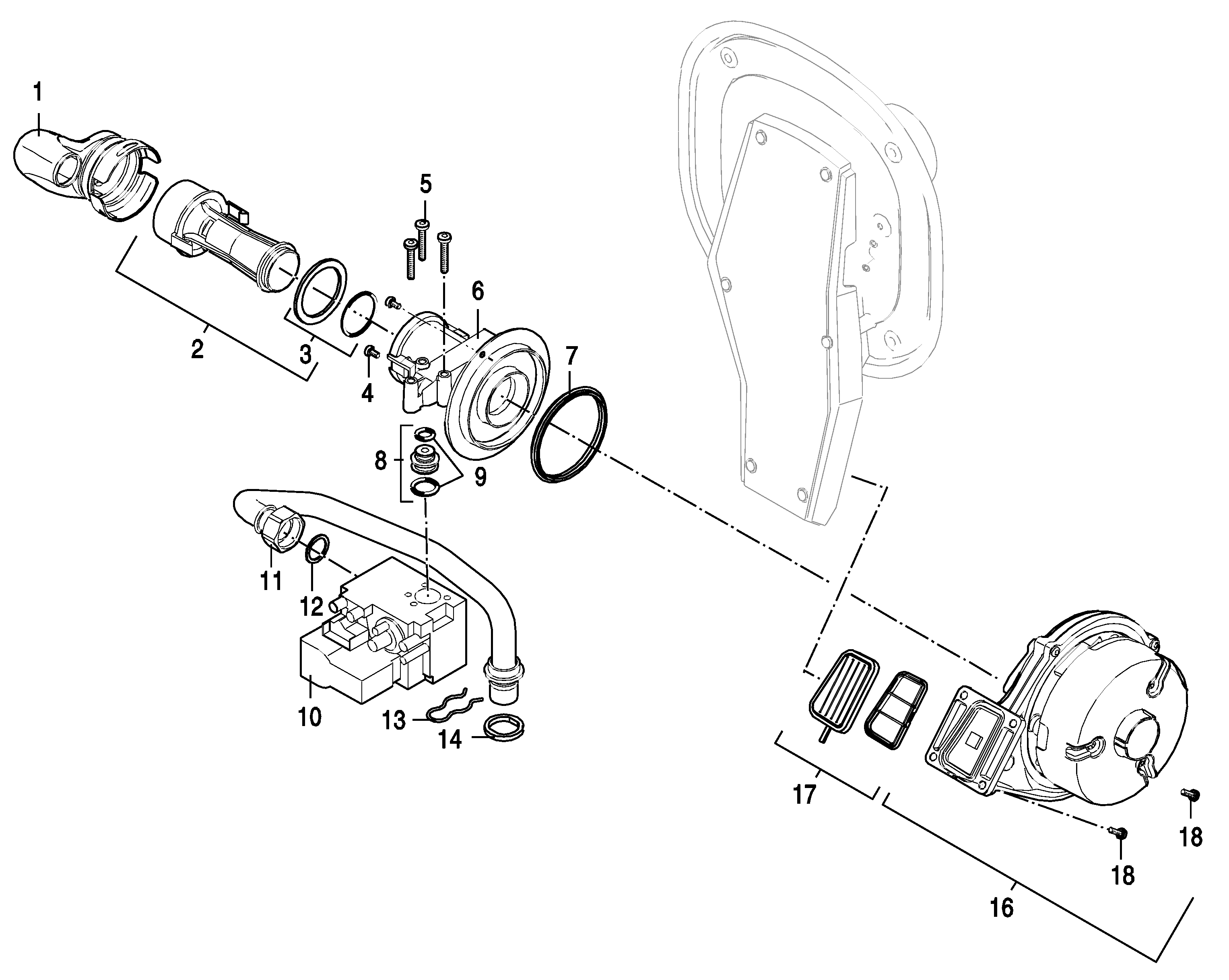

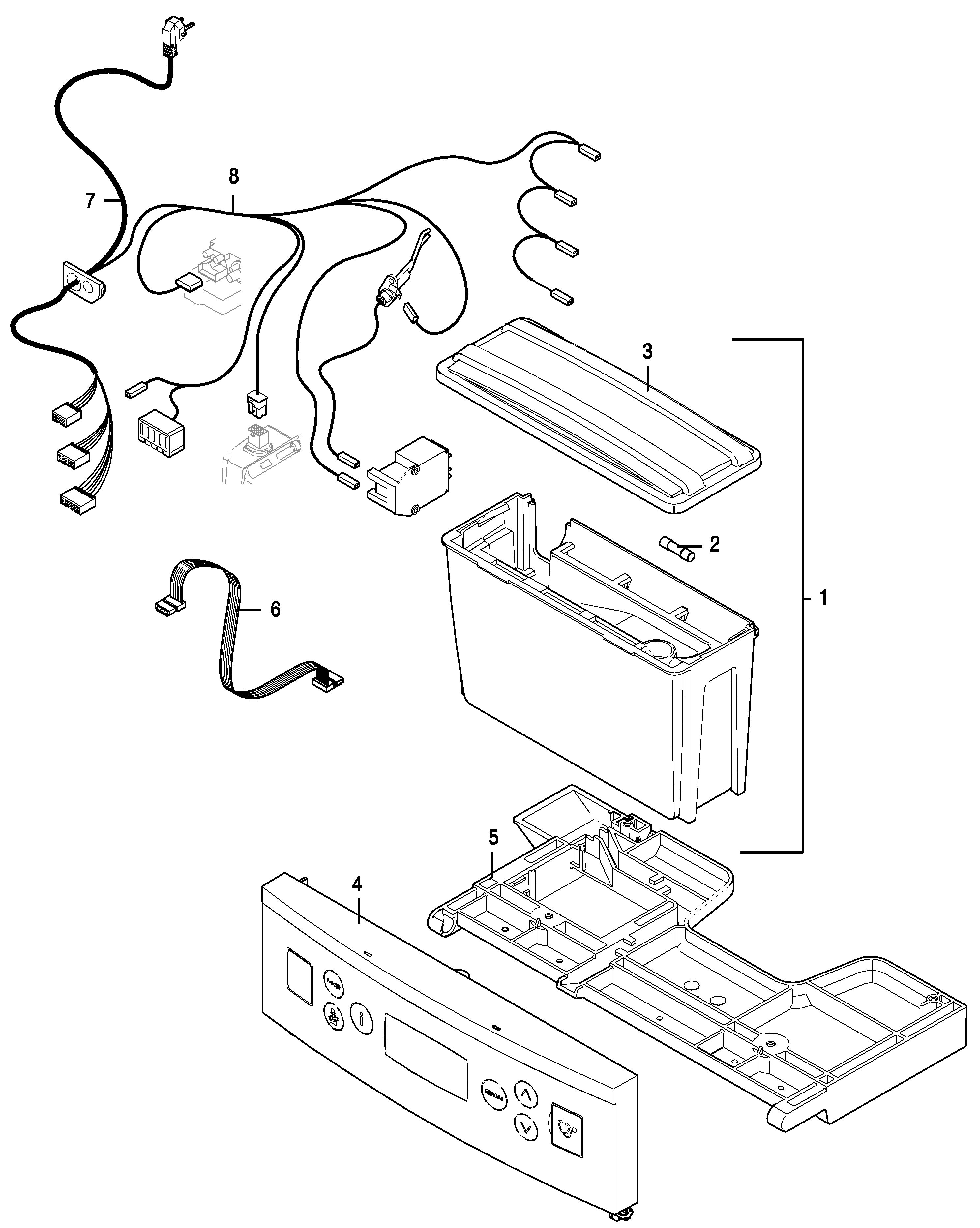

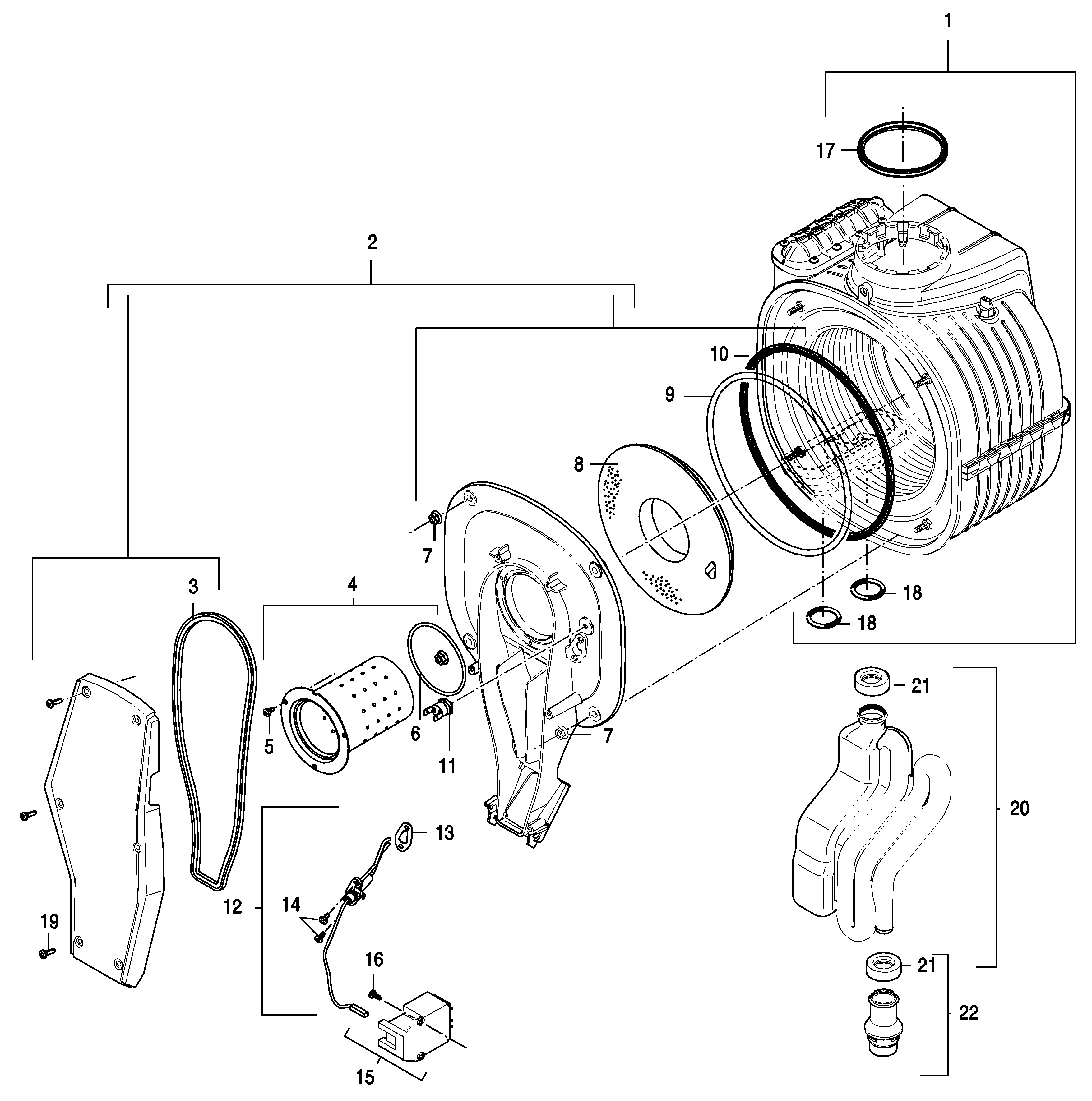

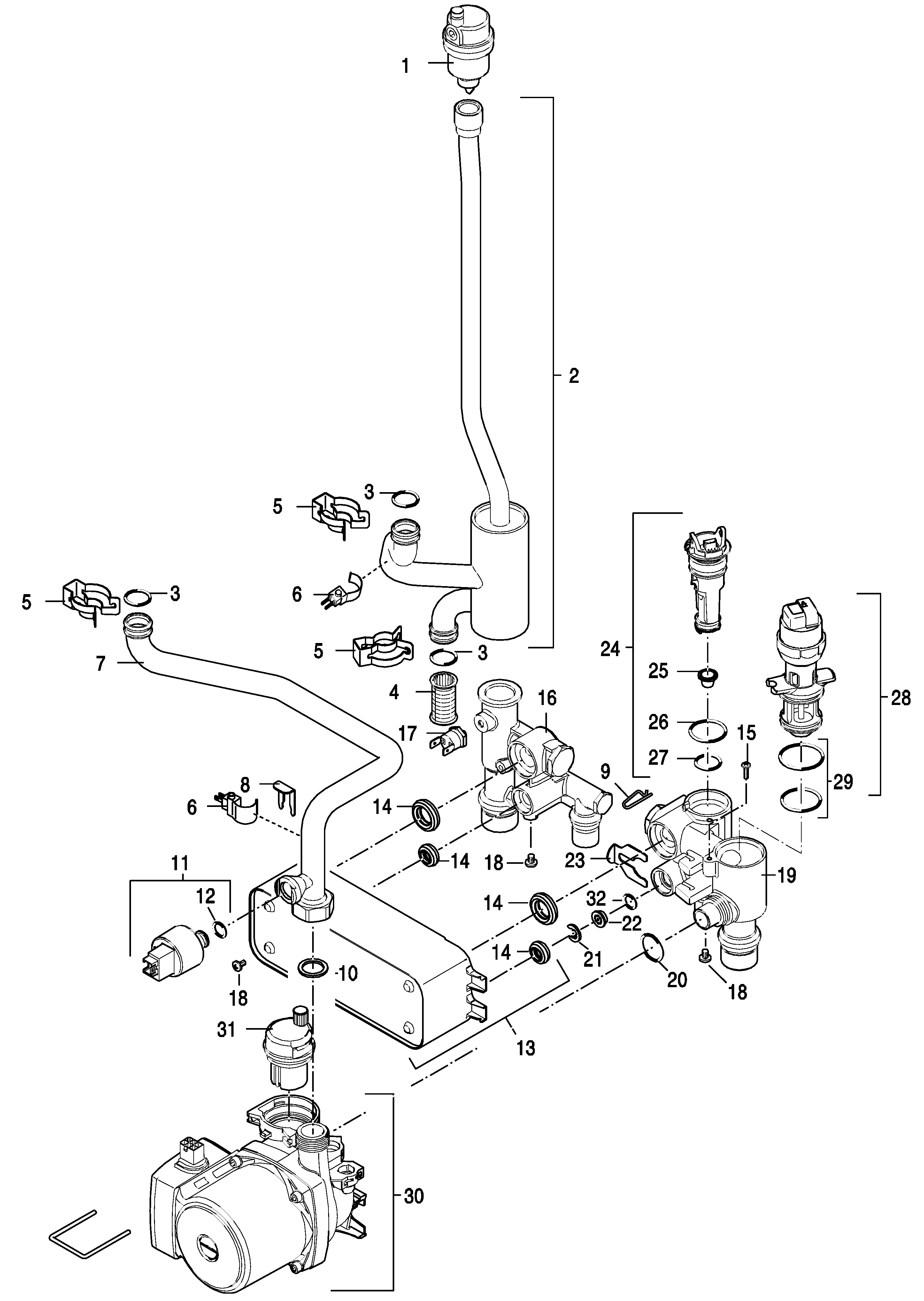

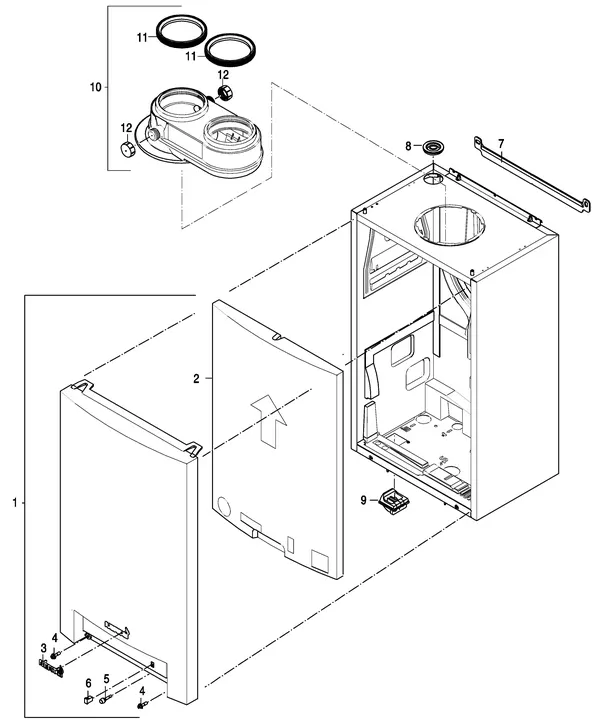

Tekeningen van de Nefit (Bosch) ProLine HRC 24 CW3
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Nefit (Bosch) ProLine HRC 24 CW3? Dit onderdeeltype hoort erbij
Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.
| Code | Que se passe-t-il | Type de pièce |
|---|---|---|
| 0C 283 | L'appareil de chauffage se prépare au démarrage du brûleur. Le ventilateur et le circulateur sont commandés. | Ventilateurs |
| 0L 284 | Ontstekingsfase | Allumage et ionisation |
| 0L 284 | Le bloc de régulation gaz est commandé. | Blocs gaz et régulation du gaz |
| 0Y 276 | La sonde de température de départ a mesuré une température supérieure à 95°C. | Capteurs et sondes |
| 0Y 277 | La sonde de température de sécurité a mesuré une température supérieure à 95°C. | Capteurs et sondes |
| 0Y 285 | La sonde de température de retour a mesuré une température supérieure à 95°C. | Capteurs et sondes |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Nefit (Bosch) cv-ketel-modellen
- Nefit (Bosch) 1200 HRC20/3 116
- Nefit (Bosch) 2300i HRC25/3 98
- Nefit (Bosch) 2300i HRC25/4 97
- Nefit (Bosch) 9000i AquaPower Plus HRC30 CW6 169
- Nefit (Bosch) 9000i AquaPower Plus HRC45 CW6 168
- Nefit (Bosch) 9000i HR25 Solo Blanc 134
- Nefit (Bosch) 9000i HR25 Solo Noir 134
- Nefit (Bosch) 9000i HR35 Solo Blanc 133
- Nefit (Bosch) 9000i HR35 Solo Noir 132
- Nefit (Bosch) 9000i HR50 Solo Blanc 121
- Nefit (Bosch) 9000i HR50 Solo Noir 121
- Nefit (Bosch) 9700i AquaPower Plus HRC30 CW6 151
← Alle Nefit (Bosch) onderdelen
Questions fréquentes
Welke onderdelen zijn er voor de Nefit (Bosch) ProLine HRC 24 CW3?
In de catalogus staan 95 originele onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3, waaronder ventilatoren, sensoren en voelers, druksensoren, flowsensoren en stromingsschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Nefit (Bosch) ProLine HRC 24 CW3?
De ventilatoren voor dit model kosten €325,39 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3 op voorraad?
67 van de 95 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) ProLine HRC 24 CW3?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) ProLine HRC 24 CW3. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Nefit (Bosch)-onderdelen?
Ja. Alle 95 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3?
De onderdelen voor de Nefit (Bosch) ProLine HRC 24 CW3 lopen van €3,27 tot €832,43 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
