Nefit (Bosch) TopLine Compact HRC 30 CW5 onderdelen

En bref

Instalpunt livre 104 originele onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

104Pièces
68En stock
€3,27À partir de
21Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (cv-ketel)? Hieronder staan alle 104 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Nefit (Bosch) TopLine Compact HRC 30 CW5

Pièce	À partir de	Livraison
Ventilateur Nefit ventilator	€318,45	Op voorraad, morgen in huis
Capteur de pression Nefit druksensor met clickaansluiting	€55,95	Op voorraad, morgen in huis
Flowsensor Nefit flowsensor	€19,95	Op voorraad, morgen in huis
Pompe Nefit pomp UPMO 6M NES 9H pwm	€260,95	Op voorraad, morgen in huis
Échangeur thermique Nefit platenwisselaar	€109,45	Op voorraad, morgen in huis
Branderautomaat Nefit branderautomaat UBA 3.5	€216,45	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installateur ou technicien indépendant ? Créez gratuitement un compte professionnel: prix hors TVA et factures au nom de votre entreprise.

Ventilatoren voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) ventilatoren →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit ventilator	8026786 fabr.nr. 74589	€318,45	En stock	Bekijk & bestel
Ventilateur révisé Rewind pour Bosch Topline Aquapower HR(C) (74589)	8930172	€242,95	En stock	Bekijk & bestel

Sensoren en voelers voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) sensoren en voelers →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit sensor veiligheid	8026766 fabr.nr. 7101532	€44,95	En stock	Bekijk & bestel
Sonde départ/retour Nefit pour Smartline basic et Topline	8026784 fabr.nr. 7101578	€27,95	En stock	Bekijk & bestel

Druksensoren voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (1) alle Nefit (Bosch) druksensoren →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit druksensor met clickaansluiting	8026706 fabr.nr. 8718600019	€55,95	En stock	Bekijk & bestel

Flowsensoren en stromingsschakelaars voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (1)

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit flowsensor	8027721 fabr.nr. 8738902350	€19,95	En stock	Bekijk & bestel

Pompen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (1) alle Nefit (Bosch) pompen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit pomp UPMO 6M NES 9H pwm	8045276 fabr.nr. 8738903384	€260,95	En stock	Bekijk & bestel

Warmtewisselaars voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) warmtewisselaars →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit platenwisselaar	8026832 fabr.nr. 74580	€109,45	En stock	Bekijk & bestel
Échangeur thermique Nefit pour Topline 15-30 kW	8028940 fabr.nr. 7736700367	€1.083,95	En stock	Bekijk & bestel

Gasblokken en gasregeling voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) gasblokken en gasregeling →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit venturi	8026835 fabr.nr. 7099925	€37,95	En stock	Bekijk & bestel
Bloc de régulation gaz Nefit SIT 848 848122	8029161 fabr.nr. 7736700635	€158,95	En stock	Bekijk & bestel

Printplaten en besturing voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (1) alle Nefit (Bosch) printplaten en besturing →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit printplaat bedieningspaneel 74594	8029810 fabr.nr. 7736701383	€238,95	En stock	Bekijk & bestel

Branderautomaten voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (1) alle Nefit (Bosch) branderautomaten →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit branderautomaat UBA 3.5	8026787 fabr.nr. 7736700530	€216,45	En stock	Bekijk & bestel

Driewegkleppen en hydrobloks voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (3) alle Nefit (Bosch) driewegkleppen en hydrobloks →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit binnenwerk driewegklep	8029085 fabr.nr. 7099576	€55,95	En stock	Bekijk & bestel
Hydrobloc départ Nefit	8026821 fabr.nr. 74554	€47,95	En stock	Bekijk & bestel
Hydrobloc retour Nefit	8026827 fabr.nr. 74556	€55,95	En stock	Bekijk & bestel

Sifons en condensafvoer voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) sifons en condensafvoer →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit sifon	8026809 fabr.nr. 7746700064	€23,95	En stock	Bekijk & bestel
Nefit condensbak 25/30 kW	8026830 fabr.nr. 8718600052	€106,45	En stock	Bekijk & bestel

Branders voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) branders →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Kit brûleur complet Nefit TopLine 25/30 kW	8027467 fabr.nr. 8738901094	€130,45	En stock	Bekijk & bestel
Brûleur avec plaque de distribution gaz + joint Nefit pour Topline 25/30 kW après 9-2009	8028724 fabr.nr. 8718600206	€93,95	En stock	Bekijk & bestel

Filters voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (1) alle Nefit (Bosch) filters →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit filter	8026801 fabr.nr. 7746900085	€32,95	Article sur commande	Bekijk & bestel

Onderhouds- en servicesets voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) onderhouds- en servicesets →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Kit d'entretien bougie d'allumage / électrode d'ionisation Nefit 15-45 kW TopLine	8028937 fabr.nr. 7736700318	€87,95	En stock	Bekijk & bestel
Jeu de joints Nefit C Topline I/II HR/HRC 25/30	81901149 fabr.nr. 8738901296	€70,95	En stock	Bekijk & bestel

Kleppen en ventielen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (4) alle Nefit (Bosch) kleppen en ventielen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Purgeur automatique Nefit	8026707 fabr.nr. 7101428	€25,95	En stock	Bekijk & bestel
Limiteur de débit Nefit ancien numéro : 78138	8027353 fabr.nr. 7101630	€59,95	En stock	Bekijk & bestel
Clapet anti-retour Nefit	8021351 fabr.nr. 8718601988	€20,95	En stock	Bekijk & bestel
Nefit terugslagklep set	8026807 fabr.nr. 74588	€42,95	Article sur commande	Bekijk & bestel

Elektrische onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (6) alle Nefit (Bosch) elektrische onderdelen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit zekering 5 AF/230V 10 stuks oud nummer: 7099473	8026767 fabr.nr. 8718601966	€40,95	En stock	Bekijk & bestel
Transformateur Nefit UBA 3.5	8026824 fabr.nr. 74595	€55,95	En stock	Bekijk & bestel
Borne de raccordement orange Nefit	8027318 fabr.nr. 73777	€26,95	En stock	Bekijk & bestel
Borne de raccordement vert Nefit	8027314 fabr.nr. 73773	€26,95	En stock	Bekijk & bestel
Borne de raccordement Nefit grise	8027315 fabr.nr. 73774	€33,95	Article sur commande	Bekijk & bestel
Borne de raccordement Nefit rouge	8027317 fabr.nr. 73776	€33,95	Article sur commande	Bekijk & bestel

Kabels en kabelbomen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (2) alle Nefit (Bosch) kabels en kabelbomen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit kabelboom 24V	8026831 fabr.nr. 8718600250	€103,95	En stock	Bekijk & bestel
Faisceau de câbles Nefit 230v	8026818 fabr.nr. 74573	€56,95	Article sur commande	Bekijk & bestel

Pakkingen en afdichtingen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (20) alle Nefit (Bosch) pakkingen en afdichtingen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit pakking condensbak t.b.v. 25/30 kW	8026789 fabr.nr. 74578	€19,95	En stock	Bekijk & bestel
Nefit dichtingsring (5 stuks)	8028932 fabr.nr. 8718600045	€20,95	En stock	Bekijk & bestel
Nefit pakking sifon per 5 stuks	8029545 fabr.nr. 7100742	€22,95	En stock	Bekijk & bestel
Joint à lèvre Nefit DN80	8026750 fabr.nr. 8738901447	€10,95	En stock	Bekijk & bestel
Joint torique Nefit 21,82 x 3,53 mm 10 pièces (ancien numéro : 78157S)	8026790 fabr.nr. 7101574	€18,95	En stock	Bekijk & bestel
Joint torique Nefit 16 x 3,5 mm 10 pièces (ancien numéro : 78158S)	8026791 fabr.nr. 7101620	€18,95	En stock	Bekijk & bestel
Nefit pakking ventilator	8026799 fabr.nr. 74579	€17,95	En stock	Bekijk & bestel
Nefit pakking brander/verbrandingsstuk 5 stuks	8026816 fabr.nr. 7746900596	€42,95	En stock	Bekijk & bestel
Joint torique Nefit 9,19 x 2,62 mm 10 pièces	8027370 fabr.nr. 78175S	€19,95	En stock	Bekijk & bestel
Joint torique Nefit 9,92 x 2,62 mm 10 pièces	8027376 fabr.nr. 7101646	€25,95	En stock	Bekijk & bestel
Nefit O-ring warmtewisselaar 29.74 x 3.53 mm (10 stuks)	8020257 fabr.nr. 7098986	€24,95	En stock	Bekijk & bestel
Jeu de joints toriques Nefit restriction d'injecteur gaz	8029186 fabr.nr. 7099018	€33,95	En stock	Bekijk & bestel
Joint à lèvre Nefit 50 mm par 5 pièces	8029024 fabr.nr. 7099058	€39,95	En stock	Bekijk & bestel
Nefit lipring sifon DN18 5 stuks oud nummer: 73841S	8028804 fabr.nr. 7100819	€19,95	En stock	Bekijk & bestel
Joint torique Nefit Top 22/175-3 ZBS 10 pièces	8029340 fabr.nr. 87167711560	€7,95	En stock	Bekijk & bestel
Joint torique Nefit 18 x 3 mm 5 pièces	8026851 fabr.nr. 7101644	€10,95	En stock	Bekijk & bestel
Nefit O-ring	8029167 fabr.nr. 7101632	€10,95	Article sur commande	Bekijk & bestel
Joint torique Nefit 75 x 3 mm ancien numéro : 78177	8027361 fabr.nr. 7101588	€14,95	En stock	Bekijk & bestel
Joint torique Nefit 24,2 x 3 par 5 pièces	8029546 fabr.nr. 7101626	€28,95	Article sur commande	Bekijk & bestel
Joint torique Nefit 48,9 x 2,62 mm ancien numéro : 78178	8027362 fabr.nr. 7101596	€21,95	Article sur commande	Bekijk & bestel

Leidingen, buizen en slangen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (11) alle Nefit (Bosch) leidingen, buizen en slangen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit afvoerleiding sifon	8026812 fabr.nr. 74562	€33,95	En stock	Bekijk & bestel
Adaptateur évacuation des fumées Nefit	8026725 fabr.nr. 73936	€42,95	En stock	Bekijk & bestel
Nefit luchtaanzuigpijp	8026820 fabr.nr. 74576	€48,95	En stock	Bekijk & bestel
Nefit rookgasafvoerleiding	8026825 fabr.nr. 74584	€56,95	En stock	Bekijk & bestel
Nefit gasleiding	8026826 fabr.nr. 74568	€84,95	Article sur commande	Bekijk & bestel
Mamelon de raccordement chauffage Nefit 22 mm	8026805 fabr.nr. 74557	€21,95	En stock	Bekijk & bestel
Mamelon de raccordement eau chaude Nefit 15 mm	8026808 fabr.nr. 74558	€29,95	Article sur commande	Bekijk & bestel
Rallonge de conduite de départ Nefit	8026815 fabr.nr. 74560	€52,95	Article sur commande	Bekijk & bestel
Nefit aanvoerleiding	8026817 fabr.nr. 74559	€54,95	Article sur commande	Bekijk & bestel
Nefit retourleiding	8026819 fabr.nr. 74583	€57,95	Article sur commande	Bekijk & bestel
Nefit verbindingsstuk ventilator/brander	8026822 fabr.nr. 74591	€60,95	Article sur commande	Bekijk & bestel

Beplating en panelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (6) alle Nefit (Bosch) beplating en panelen →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit verdeelplaat gas/lucht met pakking t.b.v. 25-30 kW na week 48/2009	8027490 fabr.nr. 8718600208	€82,95	En stock	Bekijk & bestel
Nefit bovendeel condensbak (oud nummer: 73934)	8026723 fabr.nr. 7101402	€16,95	En stock	Bekijk & bestel
Capuchon de service Nefit	8026798 fabr.nr. 74585	€17,95	En stock	Bekijk & bestel
Nefit behuizing driewegklep oud nummer: 78233	8027368 fabr.nr. 7101598	€19,95	En stock	Bekijk & bestel
Nefit deur	8026833 fabr.nr. 74567	€152,95	Article sur commande	Bekijk & bestel
Nefit sierstrip deur	8026811 fabr.nr. 74586	€45,95	Article sur commande	Bekijk & bestel

Bevestigingsmateriaal voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (20) alle Nefit (Bosch) bevestigingsmateriaal →

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Fiche Nefit ancien numéro : 78139	8027354 fabr.nr. 7101606	€18,95	En stock	Bekijk & bestel
Clip purgeur Nefit ancien numéro : 73973	8026756 fabr.nr. 7101430	€16,95	En stock	Bekijk & bestel
Ressort de serrage Nefit 4x2 pièces	8026769 fabr.nr. 7746700063	€20,95	En stock	Bekijk & bestel
Kit étriers de serrage Nefit	8027410 fabr.nr. 7746900186	€31,95	En stock	Bekijk & bestel
Nefit clip warmtewisselaar 2 stuks	8026806 fabr.nr. 74565	€21,95	En stock	Bekijk & bestel
Support de suspension tube d'aspiration d'air Nefit	8027380 fabr.nr. 7746900121	€16,95	En stock	Bekijk & bestel
Vis de serrage Nefit M5 2 pièces	8028935 fabr.nr. 8718600166	€16,95	En stock	Bekijk & bestel
Nefit klem motorgedeelte driewegklep oud nummer: 73687	8029087 fabr.nr. 7099580	€27,95	Article sur commande	Bekijk & bestel
Vis Nefit M5 x 16 mm 10 pièces ancienne référence : 73970	8026753 fabr.nr. 7101484	€26,95	Article sur commande	Bekijk & bestel
Vis Nefit 6,3 x 19 mm 10 pièces	8026762 fabr.nr. 73986	€26,95	Article sur commande	Bekijk & bestel
Vis à tête fraisée Nefit M5 x 16 mm 10 pièces ancien numéro : 74597S	8026803 fabr.nr. 7746900595	€25,95	Article sur commande	Bekijk & bestel
Vis Nefit M5 x 30 mm 10 pièces ancien numéro : 78180S	8027373 fabr.nr. 7101586	€23,95	Article sur commande	Bekijk & bestel
Vis avec douille Nefit 2 pièces ancien numéro : 78181S	8027374 fabr.nr. 7101622	€23,95	Article sur commande	Bekijk & bestel
Vis Nefit M5 10 pièces ancien numéro : 74596S 7100549	8027474 fabr.nr. 7746900594	€26,95	Article sur commande	Bekijk & bestel
Vis Nefit 4 x 20 mm ejot 5 pièces	8020429 fabr.nr. 7101590	€10,95	Article sur commande	Bekijk & bestel
Nefit beugel condensafvoerpijp	8027633 fabr.nr. 78207	€28,95	Article sur commande	Bekijk & bestel
Nefit klemveer	8026800 fabr.nr. 7746900081	€23,95	Article sur commande	Bekijk & bestel
Écrou Nefit M5 10 pièces	8027375 fabr.nr. 78231S	€24,95	Article sur commande	Bekijk & bestel
Plaque de montage des conduites Nefit	8020703 fabr.nr. 7746900354	€33,95	Article sur commande	Bekijk & bestel
Support mural Nefit ancien numéro : 73965	8026749 fabr.nr. 7101386	€41,95	Article sur commande	Bekijk & bestel

Overige onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 (12)

Pièce	Artikelnr. / fabr.nr.	Prix	Stock
Nefit motorgedeelte driewegklep VJ2012ZZ12B	8029151 fabr.nr. 7099578	€86,95	En stock	Bekijk & bestel
Kit hydraulique Nefit	8029209 fabr.nr. 8718600139	€204,95	En stock	Bekijk & bestel
Kit de sondes ClickOn Nefit pour appareils TopLine jusqu'à 45kW	0110350 fabr.nr. 7736701727	€140,31	En stock	Bekijk & bestel
Bouchon de prise de mesure Nefit 2 pièces	8026726 fabr.nr. 7101424	€24,95	En stock	Bekijk & bestel
Nefit venturi afdichtingsringen 5 stuks	8029542 fabr.nr. 7099021	€33,95	En stock	Bekijk & bestel
Kit de bouchons Nefit	8021313 fabr.nr. 7746900501	€28,95	Article sur commande	Bekijk & bestel
Nefit fabrieksmerk Nefit	8029383 fabr.nr. 8718600735	€25,95	Article sur commande	Bekijk & bestel
Bande de glissement Nefit	8026804 fabr.nr. 74570	€26,95	Article sur commande	Bekijk & bestel
Passe-câbles en caoutchouc Nefit (5x)	8020863 fabr.nr. 7098976	€42,95	Article sur commande	Bekijk & bestel
Capuchon d'air Nefit	8026814 fabr.nr. 74575	€52,95	Article sur commande	Bekijk & bestel
Joint caoutchouc de porte Nefit	8029646 fabr.nr. 8718600350	€31,95	Article sur commande	Bekijk & bestel
Restriction d'alimentation gaz Nefit	8026802 fabr.nr. 74582	€26,95	Article sur commande	Bekijk & bestel

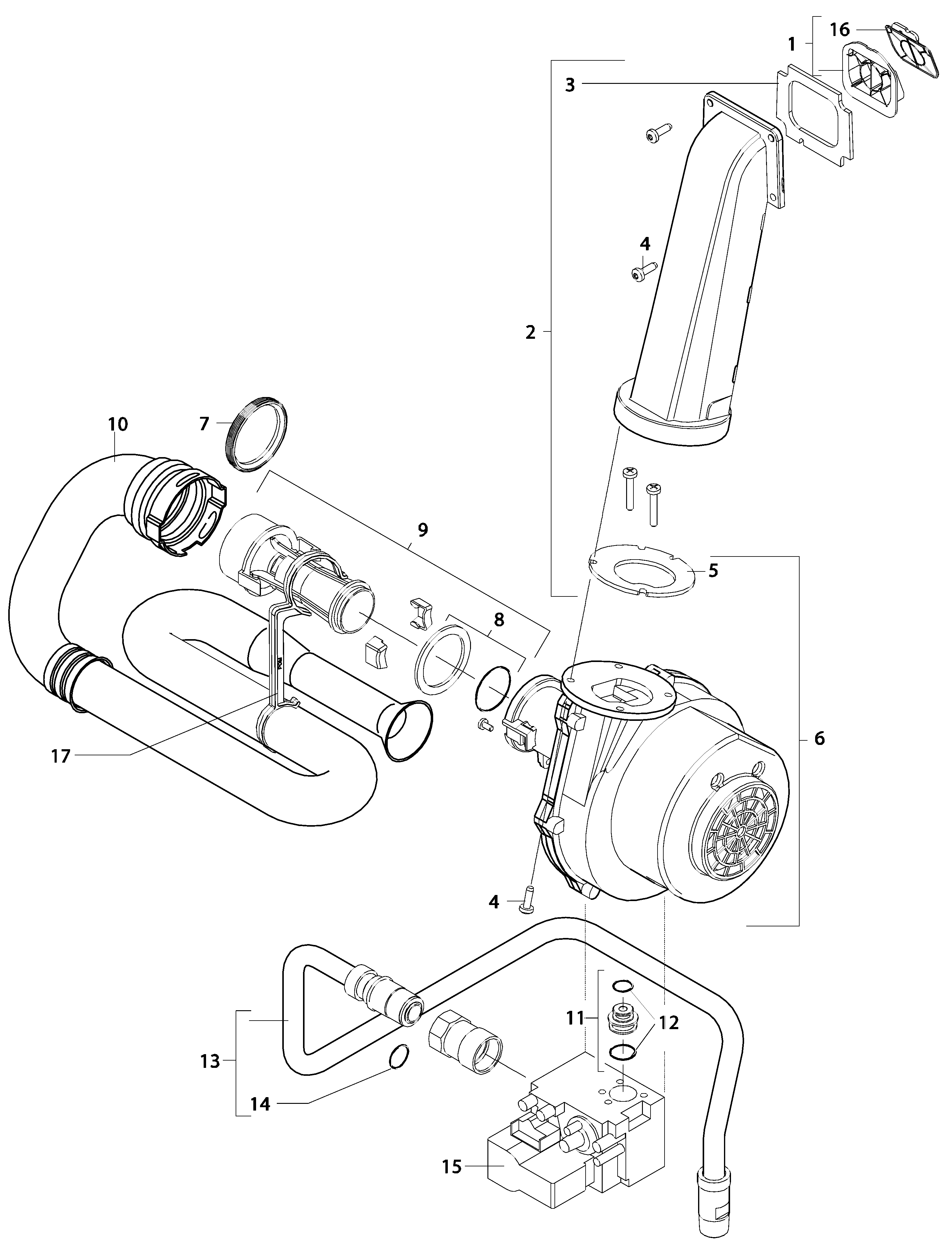

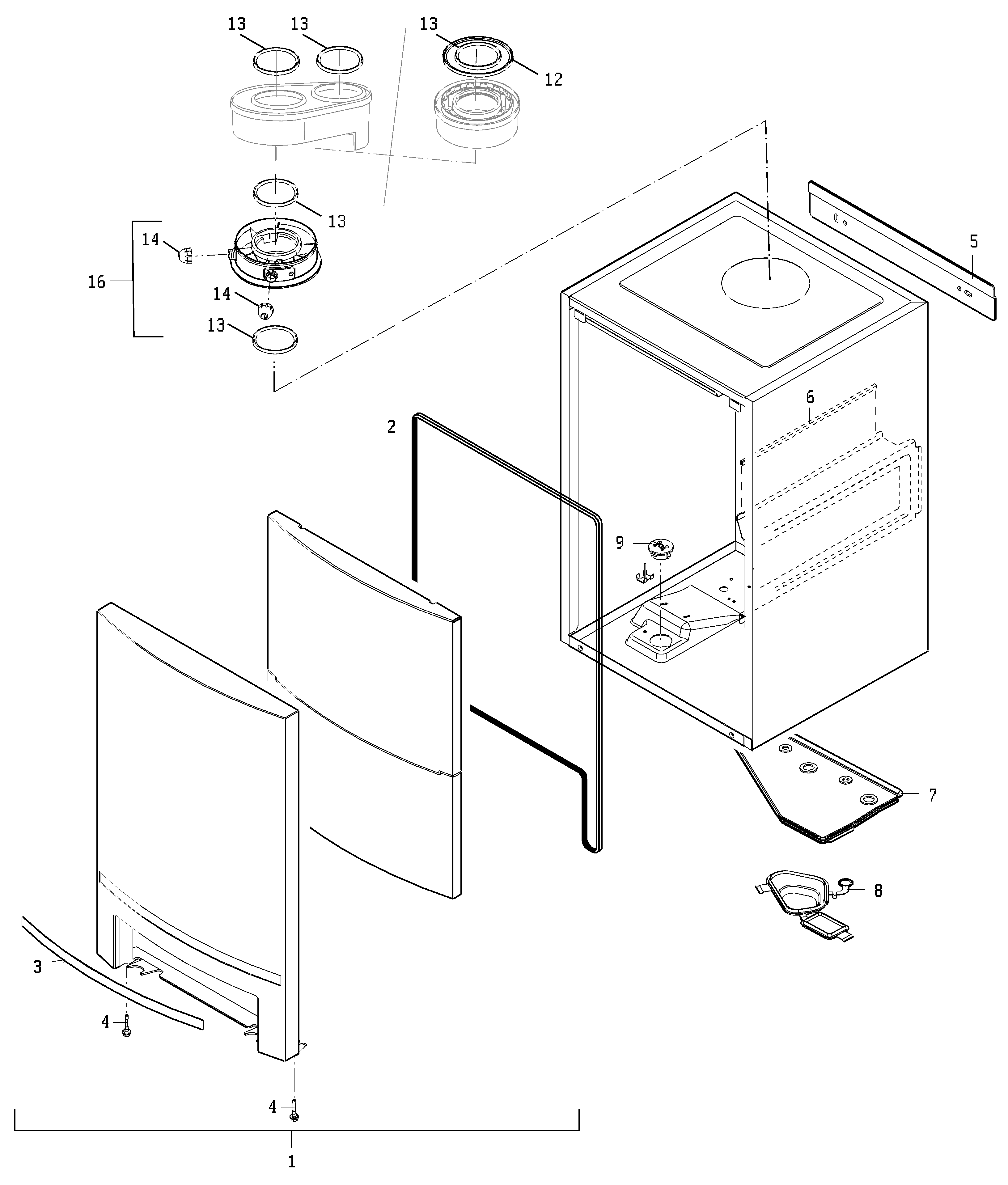

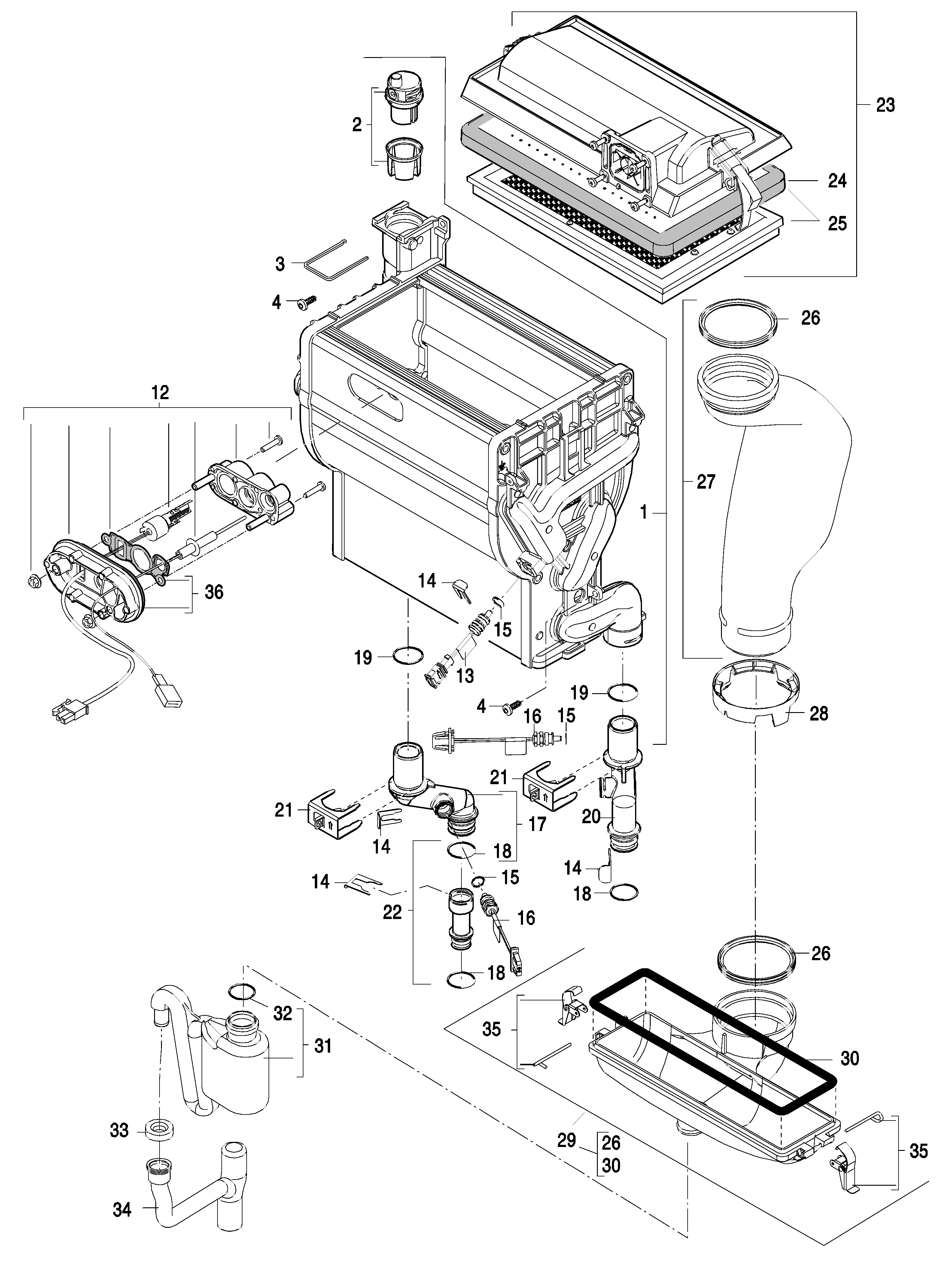

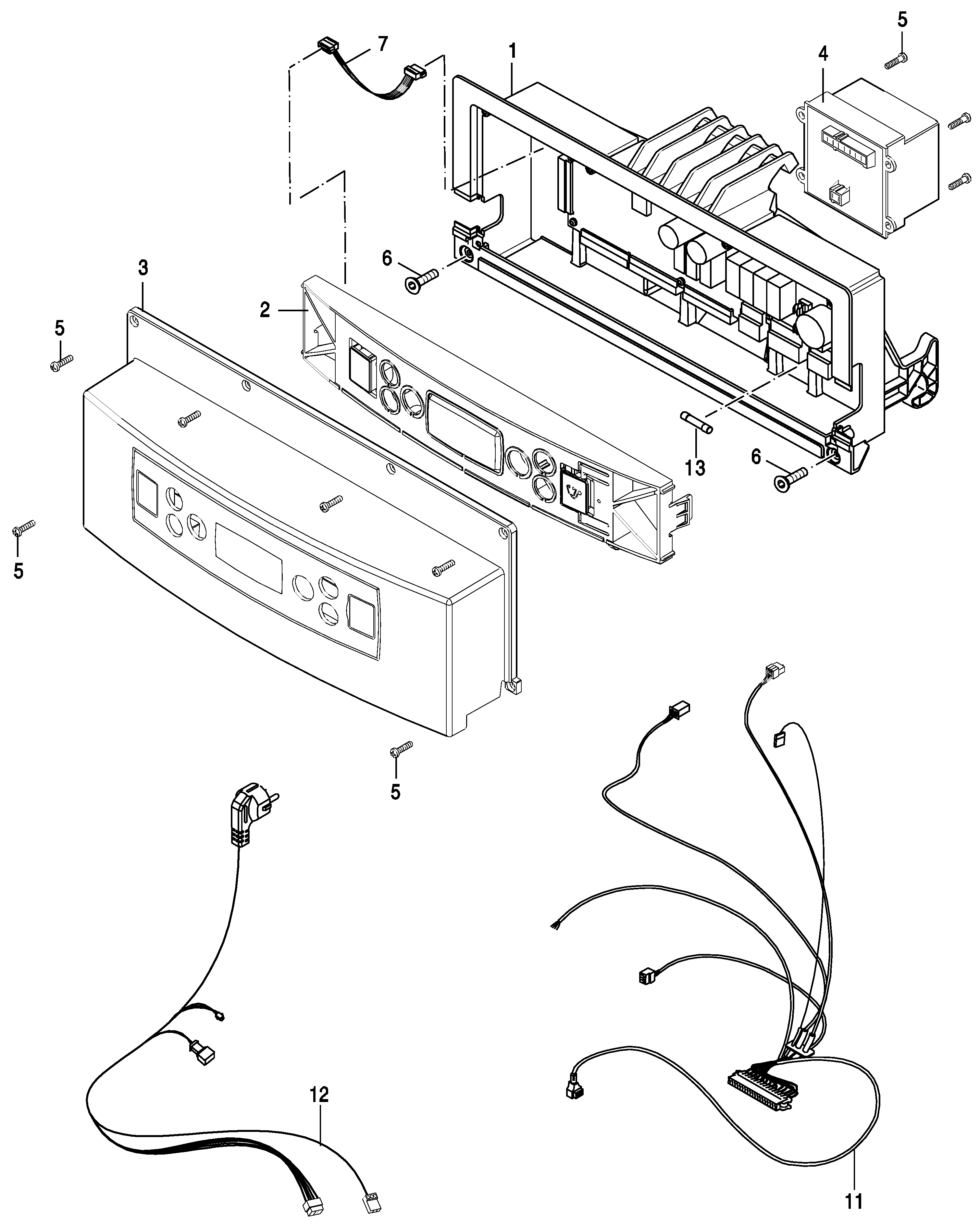

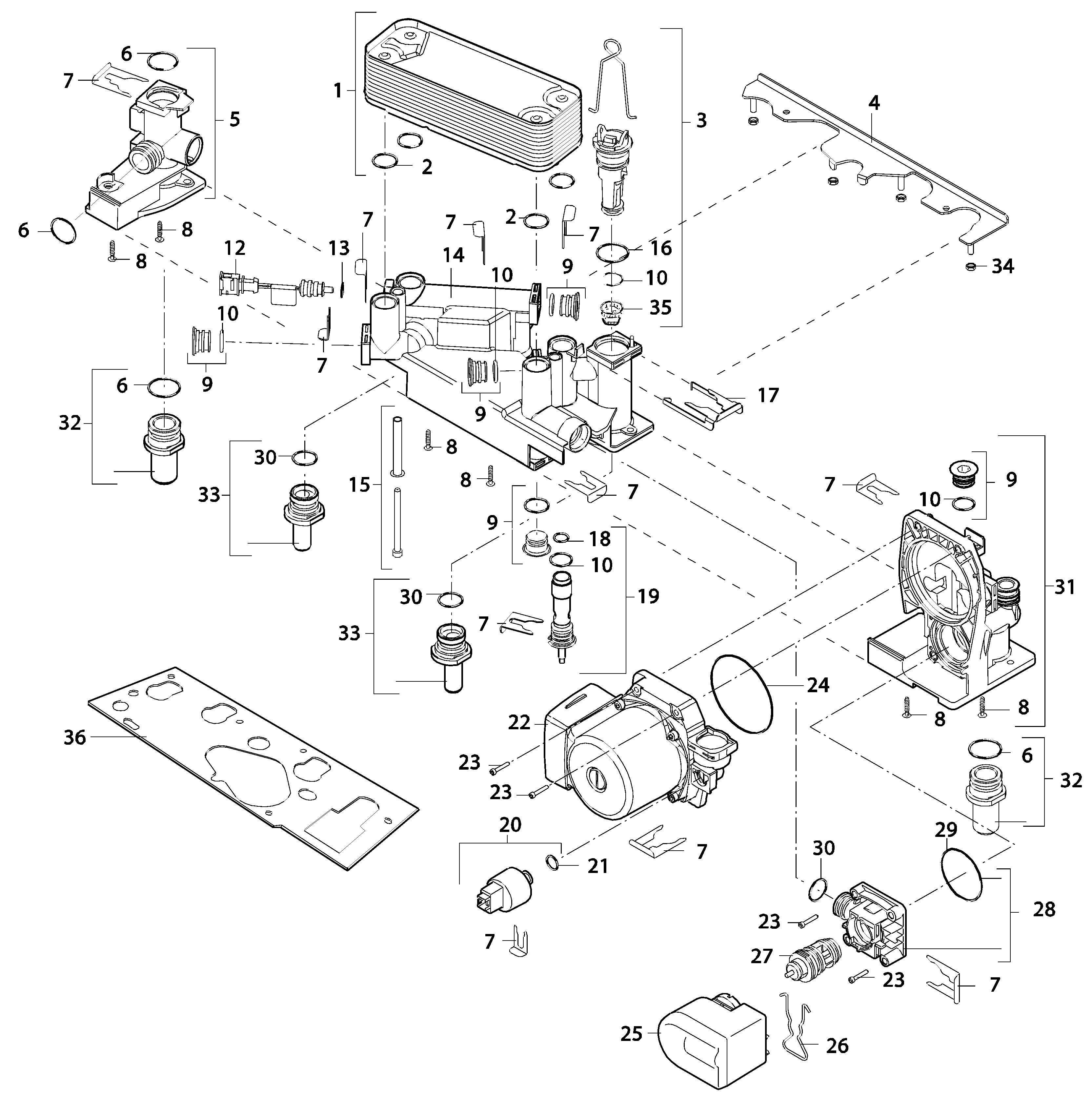

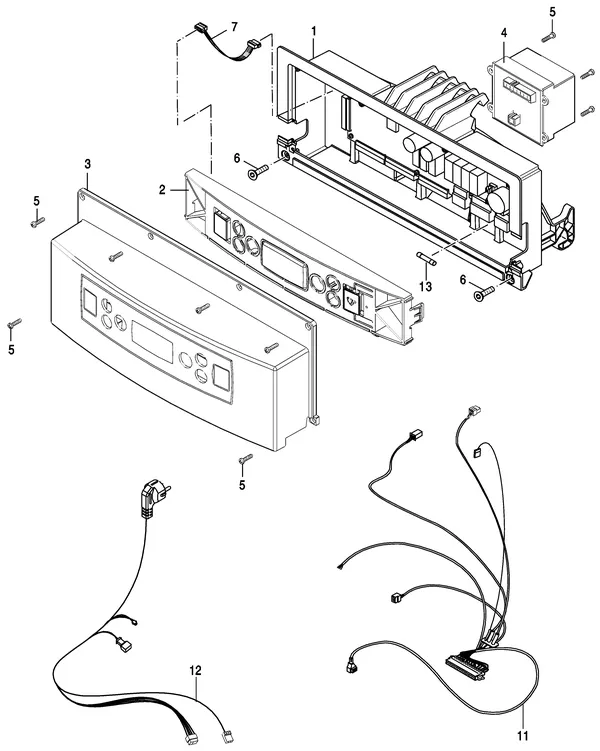

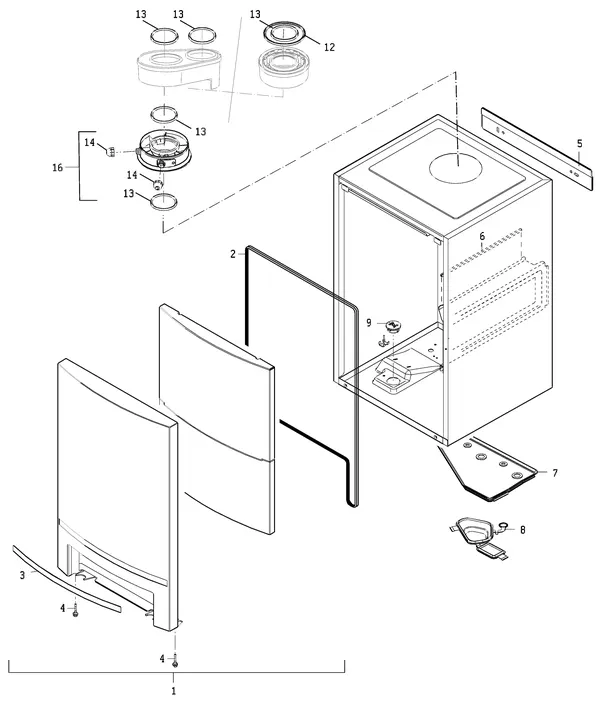

Tekeningen van de Nefit (Bosch) TopLine Compact HRC 30 CW5

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Nefit (Bosch) TopLine Compact HRC 30 CW5? Dit onderdeeltype hoort erbij

Veelvoorkomende Nefit (Bosch)-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Nefit (Bosch) storingscodes.

Code	Que se passe-t-il	Type de pièce
0C 283	L'appareil de chauffage se prépare au démarrage du brûleur. Le ventilateur et le circulateur sont commandés.	Ventilateurs
0L 284	Le bloc de régulation gaz est commandé.	Blocs gaz et régulation du gaz
0Y 276	La sonde de température de départ a mesuré une température supérieure à 95°C.	Capteurs et sondes
0Y 277	La sonde de température de sécurité a mesuré une température supérieure à 95°C.	Capteurs et sondes
0Y 285	La sonde de température de retour a mesuré une température supérieure à 95°C.	Capteurs et sondes
1A 316	La sonde de température des fumées a mesuré une température trop élevée.	Capteurs et sondes

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Nefit (Bosch) cv-ketel-modellen

← Alle Nefit (Bosch) onderdelen

Questions fréquentes

Welke onderdelen zijn er voor de Nefit (Bosch) TopLine Compact HRC 30 CW5?

In de catalogus staan 104 originele onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5, waaronder ventilatoren, sensoren en voelers, druksensoren, flowsensoren en stromingsschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Nefit (Bosch) TopLine Compact HRC 30 CW5?

De ventilatoren voor dit model kosten €411,64 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 op voorraad?

68 van de 104 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Nefit (Bosch) TopLine Compact HRC 30 CW5?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Nefit (Bosch) TopLine Compact HRC 30 CW5. Geeft je toestel een storingscode? Zoek die op bij Nefit (Bosch) storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Nefit (Bosch)-onderdelen?

Ja. Alle 104 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5?

De onderdelen voor de Nefit (Bosch) TopLine Compact HRC 30 CW5 lopen van €3,27 tot €1.557,71 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
