Vaillant Hybrid Brine Split VWS 36/4 230V R1 onderdelen
En bref
Instalpunt livre 95 originele onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1, o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 95Pièces
- 10En stock
- €7,84À partir de
- 20Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (warmtepomp)? Hieronder staan alle 95 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Capteurs et sondes 3
- Sondes de température et capteurs CTN 1
- Capteurs de pression 1
- Pressostats et pressostats différentiels 1
- Pompes 2
- Échangeurs thermiques 3
- Cartes électroniques et commande 1
- Expansieventielen 1
- Compressoren 1
- Écrans et commande 1
- Filtres 2
- Vannes et soupapes 5
- Motoren 1
- Pièces électriques 5
- Câbles et faisceaux de câbles 8
- Joints et étanchéités 12
- Conduites, tuyaux et flexibles 21
- Habillage et panneaux 8
- Isolatie 3
- Bevestigingsmateriaal 13
- Overige onderdelen 2
Sensoren en voelers voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (3) alle Vaillant sensoren en voelers →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Sonde de température Vaillant | 8050664 fabr.nr. 0020148022 | €34,95 | En stock | Bekijk & bestel |
| Vaillant hogedruk sensor | 8050982 fabr.nr. 0020148037 | €210,95 | Article sur commande | Bekijk & bestel |
| Vaillant lagedruk sensor | 8050979 fabr.nr. 0020148038 | €122,95 | Article sur commande | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant temperatuurvoelers en NTC-sensoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant voeler | 8053262 fabr.nr. 0020085154 | €111,95 | Article sur commande | Bekijk & bestel |
Druksensoren voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant druksensor VHR18-22/3C24-28/3C VHR CW3 4/3 | 8058957 fabr.nr. 0020059717 | €20,95 | En stock | Bekijk & bestel |
Drukschakelaars en drukverschilschakelaars voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant drukschakelaars en drukverschilschakelaars →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant pressostaat | 8051001 fabr.nr. 0020148036 | €118,95 | En stock | Bekijk & bestel |
Pompen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (2) alle Vaillant pompen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Circulateur eau glycolée Vaillant | 8051041 fabr.nr. 0020117281 | €548,95 | Article sur commande | Bekijk & bestel |
| Circulateur circuit de chauffage Vaillant | 8051037 fabr.nr. 0020148013 | €346,95 | Article sur commande | Bekijk & bestel |
Warmtewisselaars voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (3) alle Vaillant warmtewisselaars →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant condensor | 90170303 fabr.nr. 0020150170 | €365,95 | Article sur commande | Bekijk & bestel |
| Vaillant verdamper | 90170304 fabr.nr. 0020150171 | €392,95 | Article sur commande | Bekijk & bestel |
| Vaillant warmtewisselaar | 8051033 fabr.nr. 0020148023 | €204,95 | Article sur commande | Bekijk & bestel |
Printplaten en besturing voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant printplaten en besturing →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Carte relais Vaillant | 8051044 fabr.nr. 0020117263 | €200,95 | Article sur commande | Bekijk & bestel |
Expansieventielen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant expansieventielen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant expansieventiel | 8051008 fabr.nr. 0020148033 | €129,95 | Article sur commande | Bekijk & bestel |
Compressoren voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant compressoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant compressor | 8051028 fabr.nr. 0020148029 | €421,95 | Article sur commande | Bekijk & bestel |
Displays en bediening voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant displays en bediening →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant display | 8050845 fabr.nr. 0020117262 | €98,95 | Article sur commande | Bekijk & bestel |
Filters voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (2) alle Vaillant filters →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Filtre Vaillant VUW | 8058309 fabr.nr. 151630 | €96,95 | Article sur commande | Bekijk & bestel |
| Filtre déshydrateur Vaillant | 8050839 fabr.nr. 0020117279 | €66,95 | Article sur commande | Bekijk & bestel |
Kleppen en ventielen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (5) alle Vaillant kleppen en ventielen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Clapet anti-retour Vaillant | 8050847 fabr.nr. 0020117220 | €87,95 | Article sur commande | Bekijk & bestel |
| Vanne trois voies Vaillant | 8050977 fabr.nr. 0020151173 | €310,95 | Article sur commande | Bekijk & bestel |
| Vanne capteur de débit Vaillant | 8050976 fabr.nr. 0020151175 | €126,95 | Article sur commande | Bekijk & bestel |
| Vanne mélangeuse Vaillant | 8051036 fabr.nr. 0020148020 | €204,95 | Article sur commande | Bekijk & bestel |
| Vaillant veiligheidsklep | 8053238 fabr.nr. 190732 | €92,95 | Article sur commande | Bekijk & bestel |
Motoren voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (1) alle Vaillant motoren →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant stelmotor | 8055032 fabr.nr. 0020151174 | €410,95 | Article sur commande | Bekijk & bestel |
Elektrische onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (5) alle Vaillant elektrische onderdelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant condensator | 8050838 fabr.nr. 0020117280 | €56,95 | Article sur commande | Bekijk & bestel |
| Carte électronique coffret électrique Vaillant | 8051047 fabr.nr. 0020117261 | €268,95 | Article sur commande | Bekijk & bestel |
| Vaillant spoel | 8050825 fabr.nr. 0020148034 | €69,95 | Article sur commande | Bekijk & bestel |
| Serre-câble anti-traction Vaillant | 8051468 fabr.nr. 078533 | €44,95 | Article sur commande | Bekijk & bestel |
| Vaillant zekering 40at 10 stuks VHR10 t/m 45 | 8058553 fabr.nr. 251957 | €28,95 | Article sur commande | Bekijk & bestel |
Kabels en kabelbomen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (8) alle Vaillant kabels en kabelbomen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant kabel | 90170060 fabr.nr. 0020176269 | €56,95 | Article sur commande | Bekijk & bestel |
| Vaillant kabelboom | 90170186 fabr.nr. 0020150130 | €60,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles ICL - HMU Vaillant | 90170187 fabr.nr. 0020150133 | €60,95 | Article sur commande | Bekijk & bestel |
| Vaillant kabelboom 230v | 90170189 fabr.nr. 0020150136 | €63,95 | Article sur commande | Bekijk & bestel |
| Vaillant kabelboom vws 36/4 | 90170300 fabr.nr. 0020150132 | €227,95 | Article sur commande | Bekijk & bestel |
| Vaillant kabel display | 8050314 fabr.nr. 0020136630 | €22,95 | Article sur commande | Bekijk & bestel |
| Faisceau de câbles circulateur circuit de chauffage Vaillant | 8050831 fabr.nr. 0020148014 | €61,95 | Article sur commande | Bekijk & bestel |
| Vaillant stekker | 8059728 fabr.nr. 0020066202 | €53,95 | Article sur commande | Bekijk & bestel |
Pakkingen en afdichtingen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (12) alle Vaillant pakkingen en afdichtingen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant pakking 3/4" (10 stuks) | 8052292 fabr.nr. 981140 | €15,95 | En stock | Bekijk & bestel |
| Vaillant joint 1/2" (10 pièces) | 8057027 fabr.nr. 981142 | €14,95 | En stock | Bekijk & bestel |
| Vaillant joint torique (10 pièces) | 8057046 fabr.nr. 981163 | €14,95 | En stock | Bekijk & bestel |
| Vaillant joint (10 pièces) | 8057036 fabr.nr. 981151 | €14,95 | En stock | Bekijk & bestel |
| Vaillant joint torique (10 pièces) | 8052705 fabr.nr. 981170 | €16,95 | En stock | Bekijk & bestel |
| Joint Vaillant 24 x 17 x 15 mm (10 pièces) | 8052601 fabr.nr. 981152 | €22,95 | Article sur commande | Bekijk & bestel |
| Vaillant O-ring | 8050526 fabr.nr. 0020142246 | €22,95 | Article sur commande | Bekijk & bestel |
| Vaillant O-ring | 8059560 fabr.nr. 981377 | €28,95 | Niet leverbaar | Bekijk & bestel |
| Vaillant pakking | 8050692 fabr.nr. 0020057555 | €29,95 | Article sur commande | Bekijk & bestel |
| Joint noir Vaillant 3/4 | 8050849 fabr.nr. 0020117212 | €54,95 | Article sur commande | Bekijk & bestel |
| Vaillant pakkingring | 8059792 fabr.nr. 981254 | €49,95 | Article sur commande | Bekijk & bestel |
| Vaillant pakkingring | 8050516 fabr.nr. 0020151178 | €23,95 | Article sur commande | Bekijk & bestel |
Leidingen, buizen en slangen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (21) alle Vaillant leidingen, buizen en slangen →
Beplating en panelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (8) alle Vaillant beplating en panelen →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Paroi avant de caisson Vaillant (coffret électrique) | 90170184 fabr.nr. 0020150086 | €66,95 | Article sur commande | Bekijk & bestel |
| Vaillant manteldelen | 90170301 fabr.nr. 0020150135 | €296,95 | Article sur commande | Bekijk & bestel |
| Vaillant deksel | 8050209 fabr.nr. 0020144594 | €94,95 | Article sur commande | Bekijk & bestel |
| Couvercle de connecteur de diagnostic Vaillant | 8050301 fabr.nr. 0020136640 | €22,95 | Article sur commande | Bekijk & bestel |
| Couvercle de régulateur Vaillant | 8050344 fabr.nr. 0020136633 | €28,95 | Article sur commande | Bekijk & bestel |
| Vaillant deksel | 8050672 fabr.nr. 0020141346 | €31,95 | Article sur commande | Bekijk & bestel |
| Vaillant manteldelen voorpan. | 8050186 fabr.nr. 0020144590 | €214,95 | Article sur commande | Bekijk & bestel |
| Plaque signalétique Vaillant ecoTEC | 8050311 fabr.nr. 0020141349 | €23,95 | Article sur commande | Bekijk & bestel |
Isolatie voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (3) alle Vaillant isolatie →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant isolatie | 8053326 fabr.nr. 0020066201 | €110,95 | Article sur commande | Bekijk & bestel |
| Vaillant isolatie | 8050523 fabr.nr. 0020148030 | €27,95 | Article sur commande | Bekijk & bestel |
| Vaillant isolatie warmtewisselaar | 8053283 fabr.nr. 0020046108 | €85,95 | Article sur commande | Bekijk & bestel |
Bevestigingsmateriaal voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (13) alle Vaillant bevestigingsmateriaal →
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant scharnier | 8050226 fabr.nr. 0020144595 | €22,95 | En stock | Bekijk & bestel |
| Vis Vaillant 48 x 95 perçage 4 mm | 8050117 fabr.nr. 0020107695 | €21,95 | Article sur commande | Bekijk & bestel |
| Jeu de clips Vaillant 10 pièces VHR35VC/W../3CWK245/3 | 8056607 fabr.nr. 219622 | €46,95 | Article sur commande | Bekijk & bestel |
| Vis Vaillant 10 pièces VHR354565 | 8058079 fabr.nr. 105839 | €29,95 | Article sur commande | Bekijk & bestel |
| Vis Vaillant par 10 pièces pour perçage 3 mm | 8051572 fabr.nr. 193538 | €22,95 | Article sur commande | Bekijk & bestel |
| Vaillant bevestigingsset compressor | 8051346 fabr.nr. 0020150059 | €55,95 | Article sur commande | Bekijk & bestel |
| Vaillant borgveer 10 stuks | 8059631 fabr.nr. 219660 | €31,95 | Article sur commande | Bekijk & bestel |
| Vaillant clip | 8050671 fabr.nr. 0020142247 | €43,95 | Article sur commande | Bekijk & bestel |
| Vaillant clip klinknagel | 8050518 fabr.nr. 0020150058 | €25,95 | Article sur commande | Bekijk & bestel |
| Vaillant greep | 8050279 fabr.nr. 0020144609 | €55,95 | Article sur commande | Bekijk & bestel |
| Vaillant houder compleet | 8051424 fabr.nr. 193583 | €26,95 | Article sur commande | Bekijk & bestel |
| Support d'habillage Vaillant 2 pièces | 8050308 fabr.nr. 0020144611 | €22,95 | Article sur commande | Bekijk & bestel |
| Colliers Vaillant, lot de 10 pièces | 8059270 fabr.nr. 219621 | €28,95 | Article sur commande | Bekijk & bestel |
Overige onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 (2)
| Pièce | Artikelnr. / fabr.nr. | Prix | Stock | |
|---|---|---|---|---|
| Vaillant collector condensaat | 90170190 fabr.nr. 0020150137 | €66,95 | Article sur commande | Bekijk & bestel |
| Vaillant magneet | 8059531 fabr.nr. 0020068136 | €25,95 | Article sur commande | Bekijk & bestel |

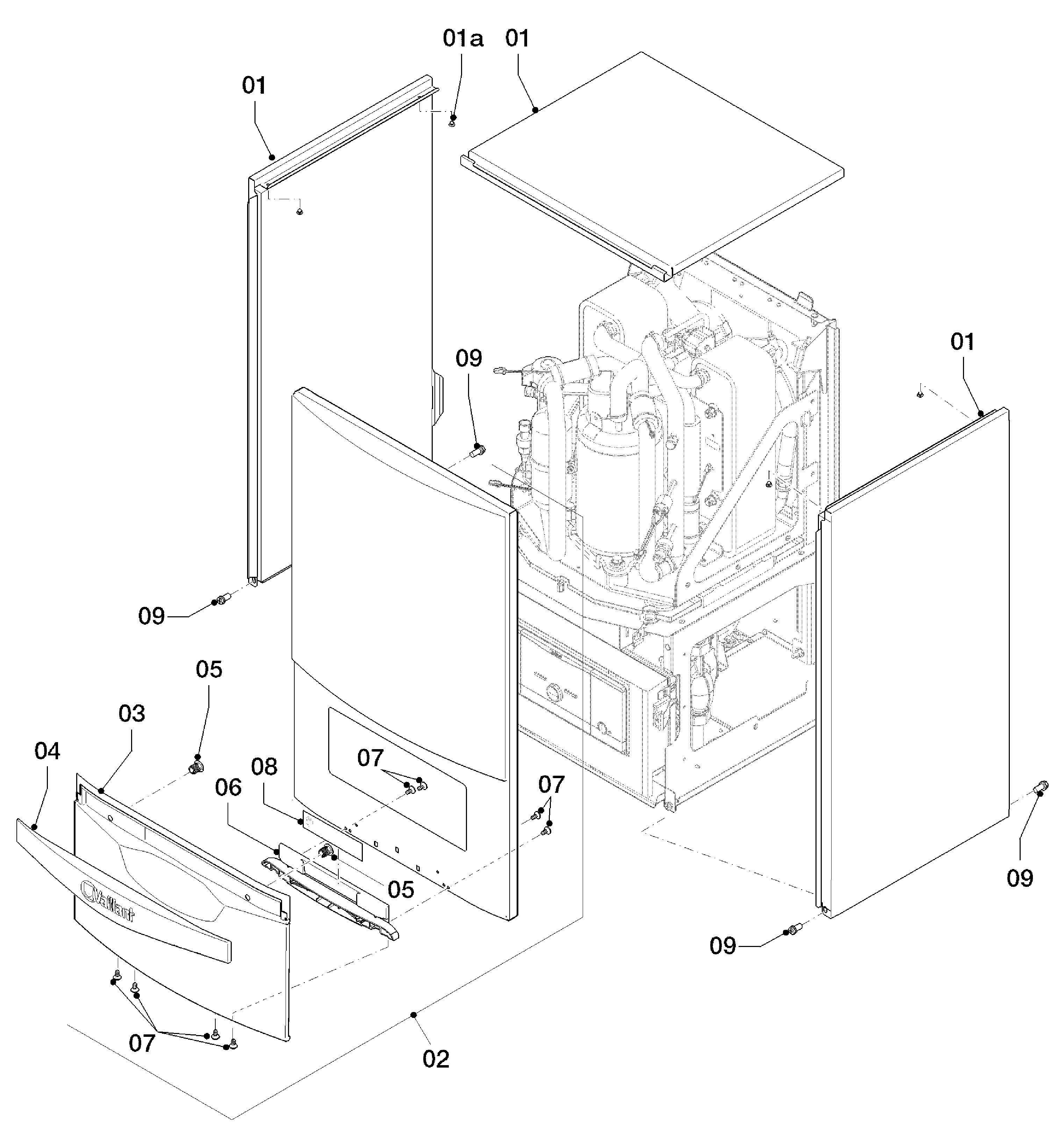

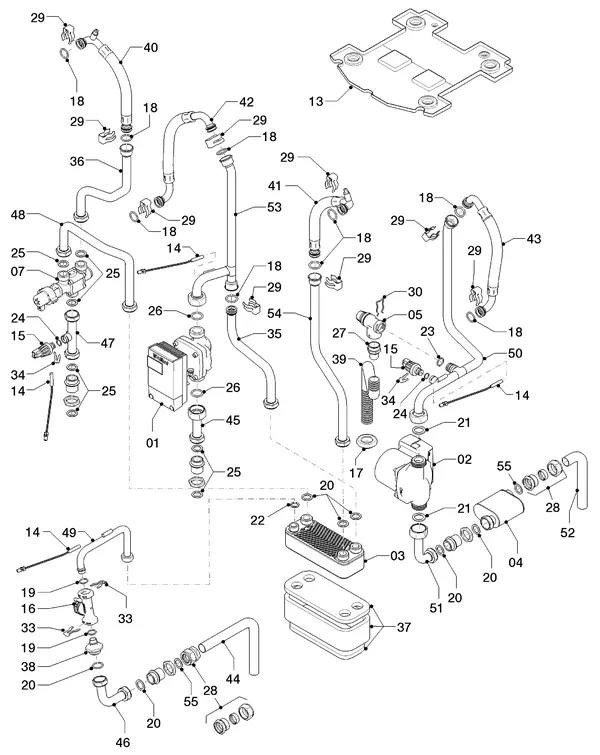

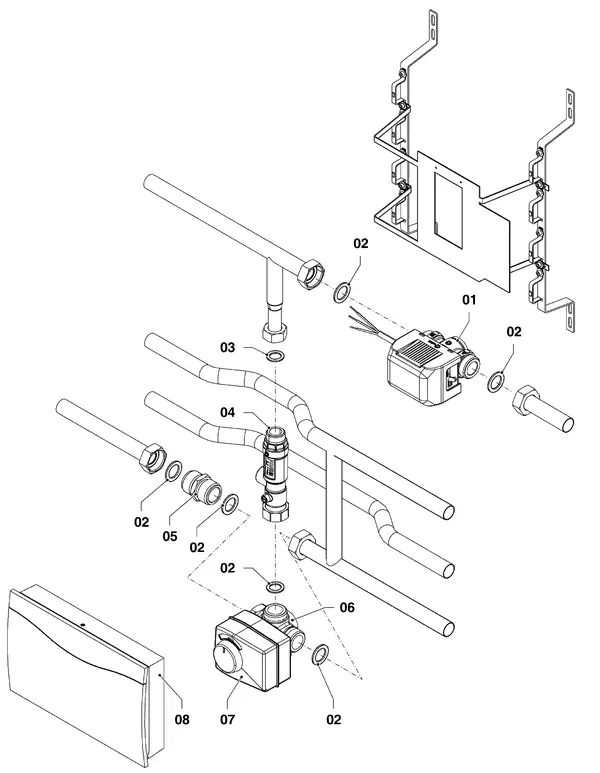

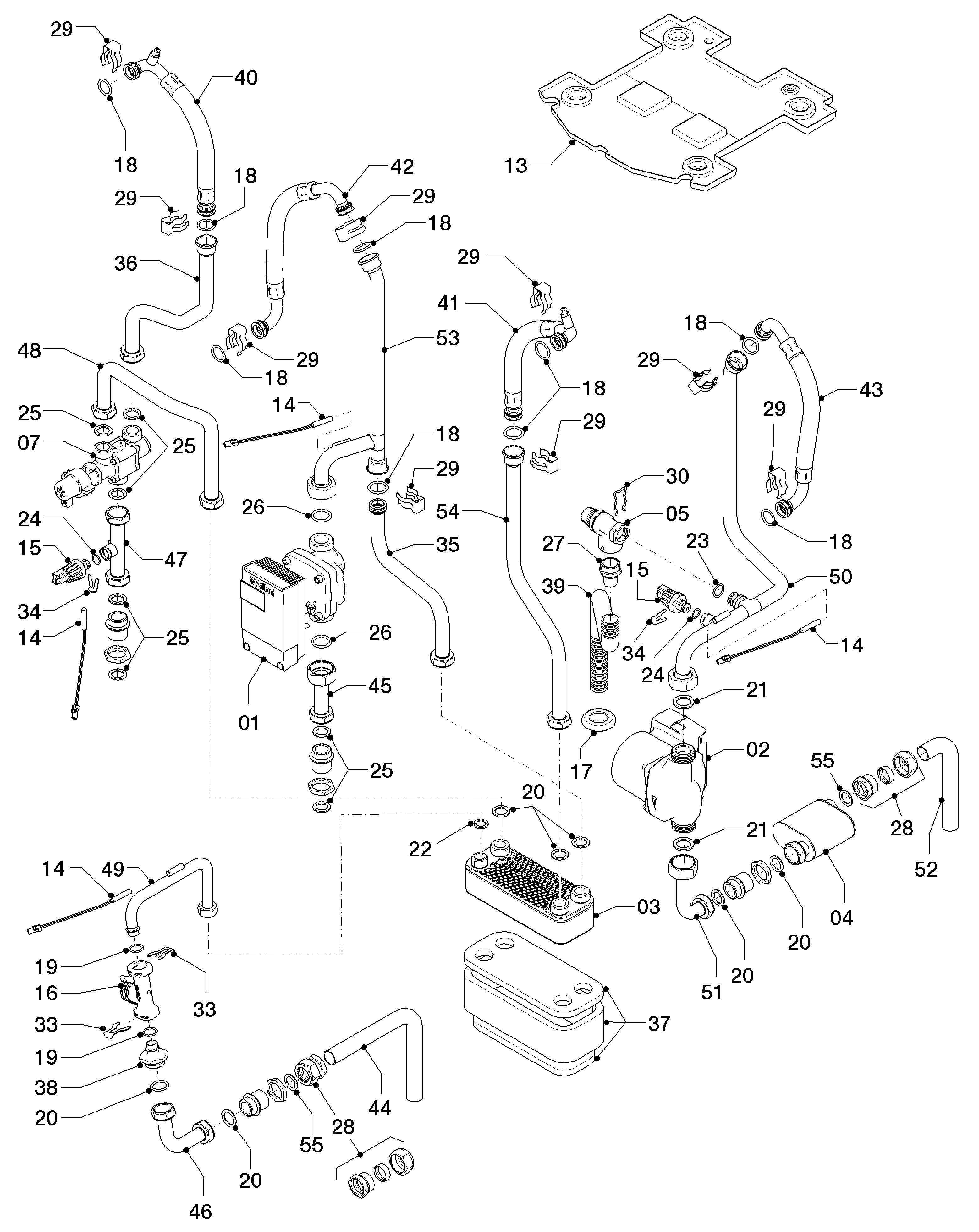

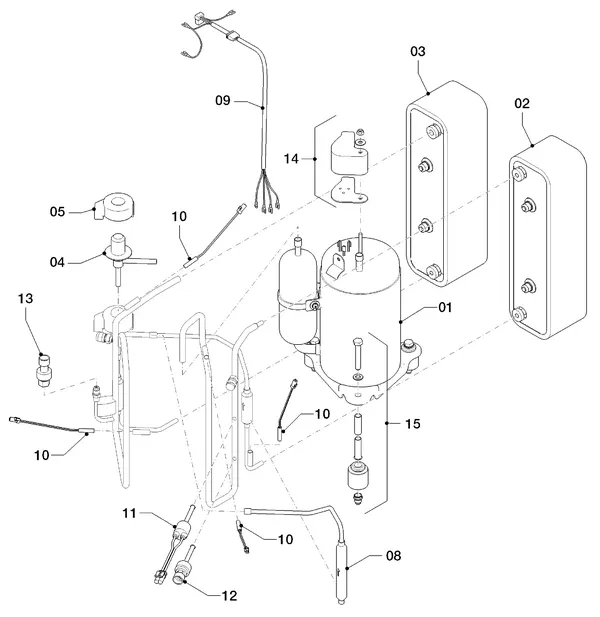

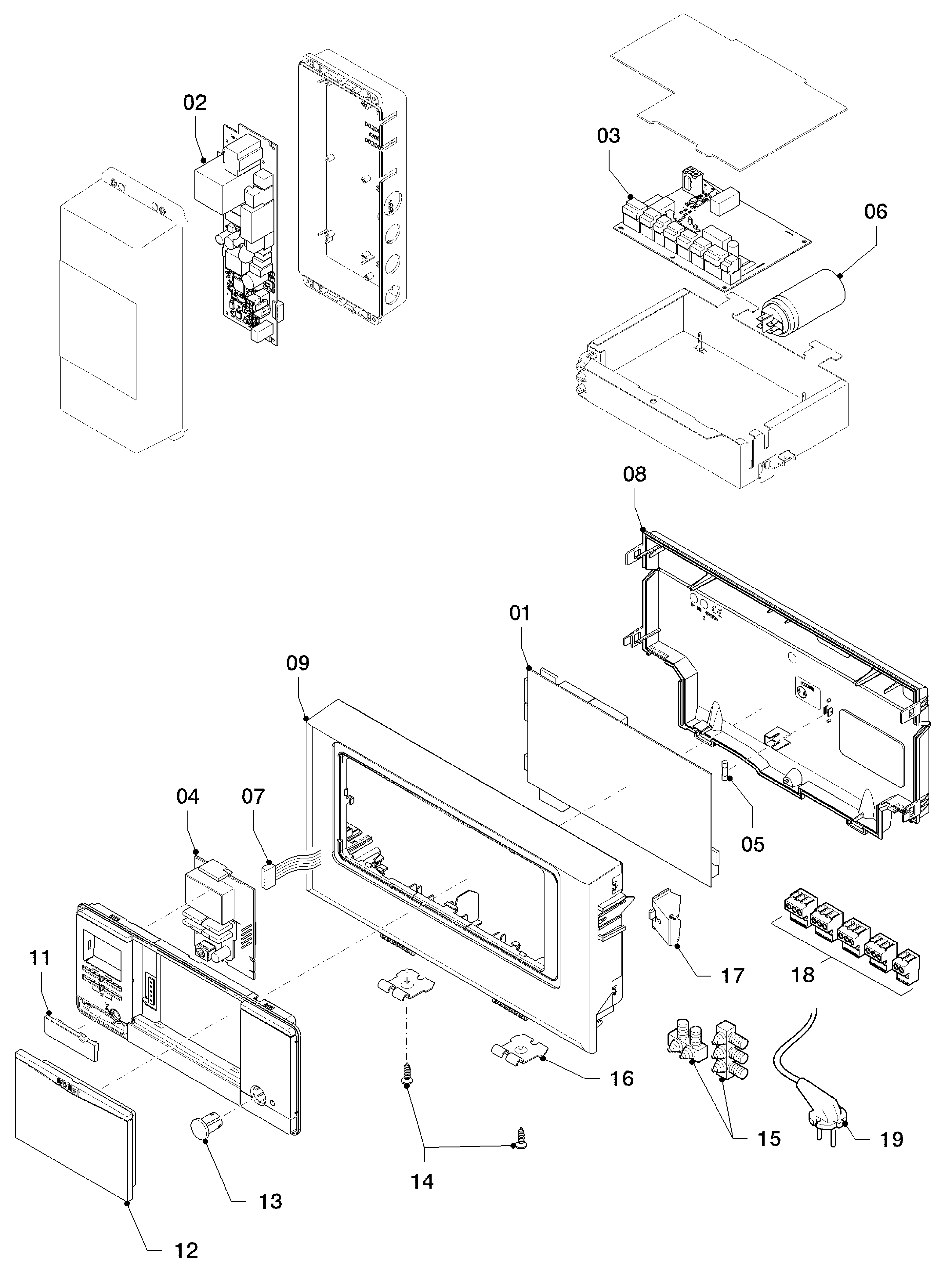

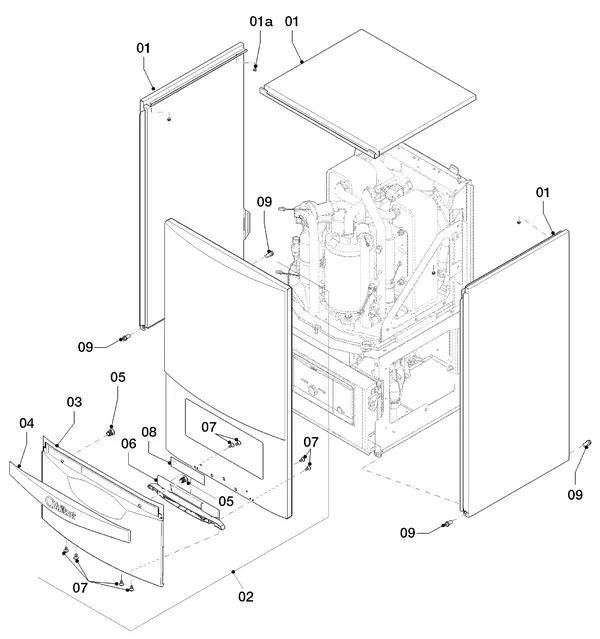

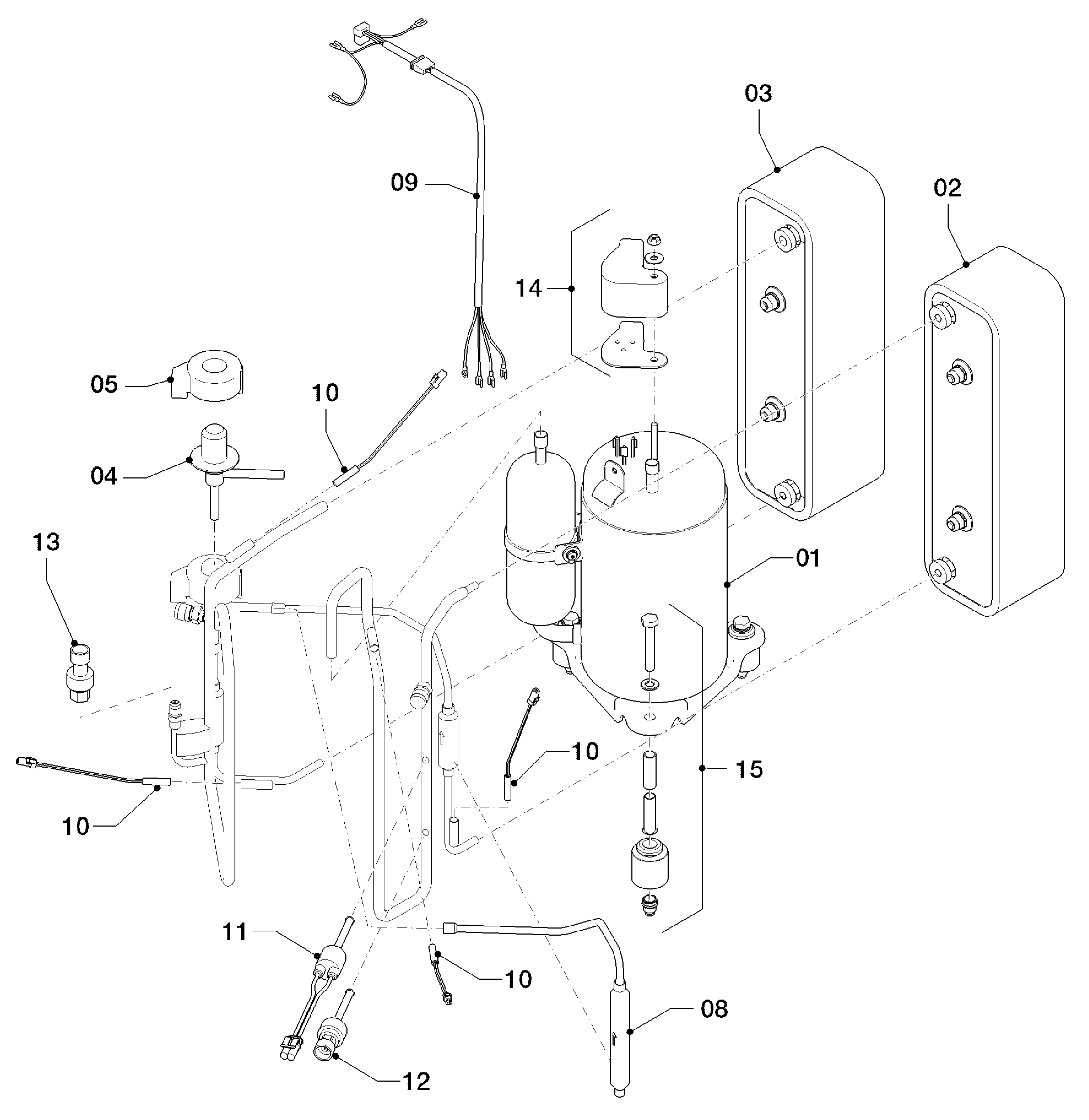

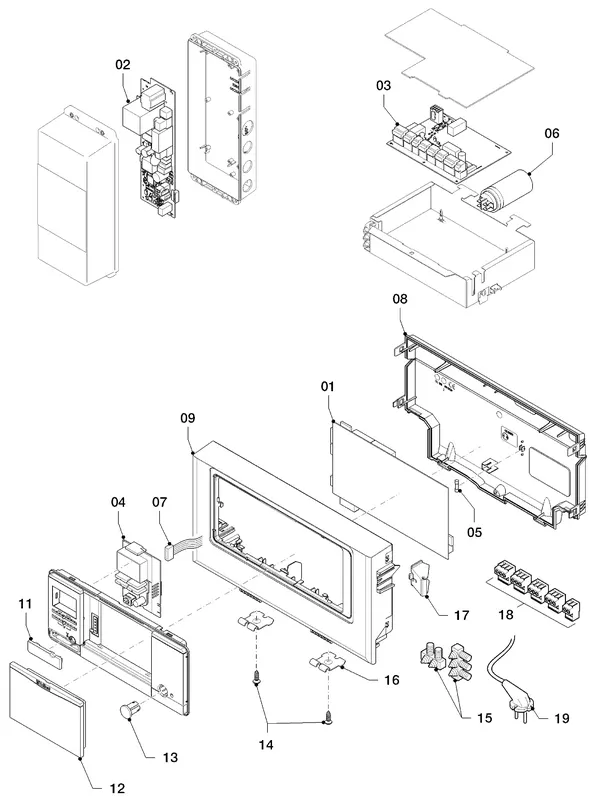

Tekeningen van de Vaillant Hybrid Brine Split VWS 36/4 230V R1
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Vaillant Hybrid Brine Split VWS 36/4 230V R1? Dit onderdeeltype hoort erbij
Veelvoorkomende Vaillant-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Vaillant storingscodes.
| Code | Que se passe-t-il | Type de pièce |
|---|---|---|
| F.00 | Le signal de la sonde de température de départ est interrompu. | Capteurs et sondes |
| F.01 | Le signal de la sonde de température de retour est interrompu. | Capteurs et sondes |
| F.02 | Le signal de la sonde de température du raccordement d'eau chaude sanitaire est interrompu. | Capteurs et sondes |
| F.022 | Perte de pression dans le circuit d'émission due à une fuite ou à une poche d'air, capteur de pression du circuit d'émission défectueux | Capteurs et sondes |
| F.03 | Le signal de la sonde de température du ballon est interrompu. | Capteurs et sondes |
| F.042 | Interruption dans le faisceau de câbles de l'échangeur thermique | Échangeurs thermiques |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Vaillant warmtepomp-modellen
- Vaillant aroCOLLECT VWL 11/4 SA (ODU) 33
- Vaillant aroTHERM VWL 105/5 AS 75
- Vaillant aroTHERM VWL 105/5 AS 400V 8
- Vaillant aroTHERM VWL 105/7.2 AS 230V S3 41
- Vaillant aroTHERM VWL 115/2 A 400V 80
- Vaillant aroTHERM VWL 125/5 AS 75
- Vaillant aroTHERM VWL 125/6 A 400V 111
- Vaillant aroTHERM VWL 125/6 A R1 400V 126
- Vaillant aroTHERM VWL 127/5 IS 76
- Vaillant aroTHERM VWL 155/2 A 400V 84
- Vaillant aroTHERM VWL 35/5 AS 72
- Vaillant aroTHERM VWL 35/6 A 95
Questions fréquentes
Welke onderdelen zijn er voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1?
In de catalogus staan 95 originele onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1, waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren, drukschakelaars en drukverschilschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1?
De sensoren en voelers voor dit model kosten tussen €31,36 en €226,08 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 op voorraad?
10 van de 95 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Vaillant Hybrid Brine Split VWS 36/4 230V R1. Geeft je toestel een storingscode? Zoek die op bij Vaillant storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
S'agit-il de pièces Vaillant d'origine ?
Ja. Alle 95 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1?
De onderdelen voor de Vaillant Hybrid Brine Split VWS 36/4 230V R1 lopen van €7,84 tot €682,15 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
